【行业应用】光谱共焦位移传感器的应用场景有哪些?

发表时间:2022-03-17 16:16

随着工业快速的发展,对精密测量技术的要求越来越高,位移测量技术作为几何量精密测量的基础,不仅需要超高测量精度,而且需要对环境和材料的广泛适应性,并且逐步趋于实时、无损检测。与传统接触式测量方法相比,光谱共焦位移传感器具有高速度,高精度,高适应性等明显优势。本文通过对光谱共焦传感器应用场景的分析,有助于广大读者进一步加深对光谱共焦传感器技术的理解。

01

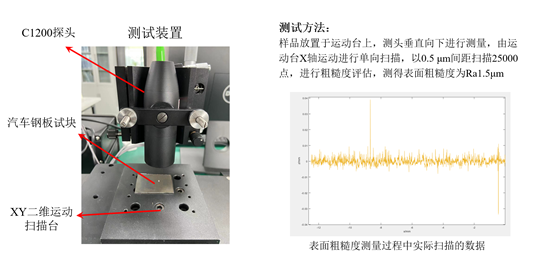

粗糙度测量


得益于纳米级精度及超好的角度特性,光谱共焦位移传感器可用于对表面粗糙度进行高精度测量。相对于传统的接触式粗糙度仪,光谱共焦位移传感器以更高的速度采集粗糙度轮廓,并且对产品表面无任何损伤。


02

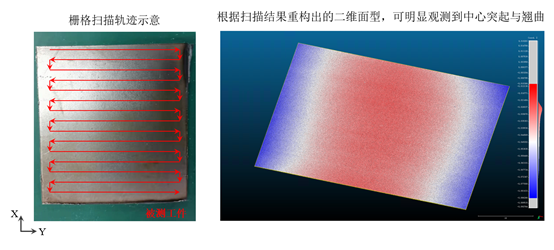

轮廓和2D形貌测量


集成于2D扫描系统上,光谱共焦位移传感器可以提供针对负载表面形貌的2D和高度测量数据。

03

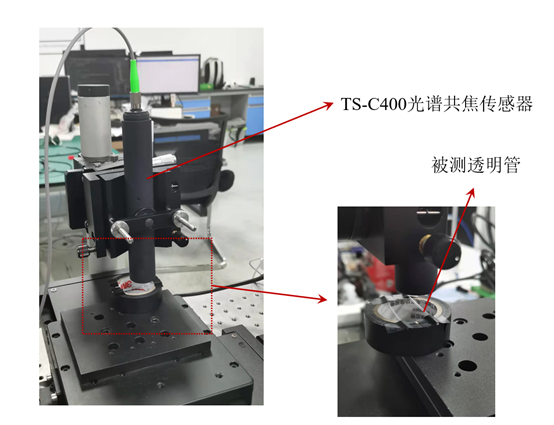

透明体厚度测量

创新的光谱共焦原理使本传感器可以直接透过透明件工件的前后表面测量厚度,整个过程仅需要使用一个传感器从工件的一个侧面测量。相对于三角反射原理的激光位移传感器,本仪器因采用同轴光,从而可以更有效地测量弧工件的厚度。


04

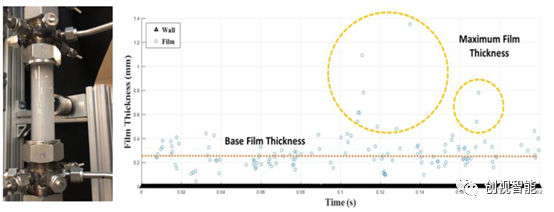

液位控制


优异的非接触式光谱共焦测量,我们传感器可以检测和测量液体的水平高度。




05

在线检测


高采样频率,小尺寸体积和卡放的数据接口,使本仪器非常容易集成至在线生产和检测设备中,实现线上检测。

TS-C系列位移传感器夹在上下两处测量厚度。使用宽光点配置,将目标物的拉丝影响抑制在最小范围。通过测量钢板的凸面量,可准确掌握实时的轧制状态。


06

震动测量


由于采用超高的采样频率和超高精度,光谱共焦传感器可以对震动物件进行测量,传感器采用的非接触设计,避免测量过程中对震动物件造成干扰,同时可以对复杂区域进行详细的测量和分析。

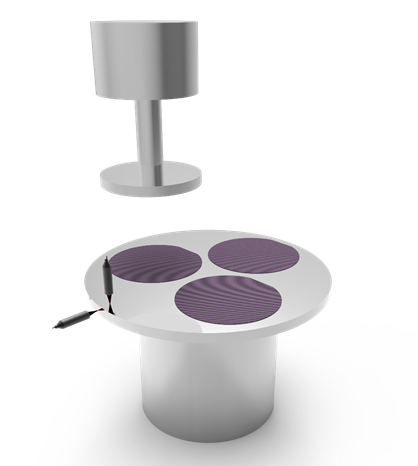

在旋转基座时采用非接触测量的方法,可以避免接触式传感器的压力而引起涂层的缺陷,用于测量基座的摆动及离心率。


07

结束语


以上只是列出了创视智能位移传感器在工业生产中的部分应用场景,随着光谱共焦位移传感器技术的发展,必将在微电子、线宽测量、纳米测试、超精密几何量计量测试等领域得到更多的应用。
