创视智能科普 | 白光干涉测厚仪的厚度测量技术及其在材料科学中的应用

失之毫厘、差之千里。在生产过程中，由厚度（Z轴方向）上产生的小误差，便可能会导致产品在投入使用时发生巨大问题。为此，就要用专业的检测设备来进行检测，以保障其表面形貌符合理论标准。白光干涉测厚仪作为一种高精度、非接触式的厚度测量设备，凭借其在微纳尺寸下的高分辨率和快速响应能力，已成为材料科学、精密制造、电子工程等领域不可或缺的重要工具。今天，小创就将在白光干涉测厚仪的厚度测量原理、关键技术及其在材料科学中的应用方面展开探讨。

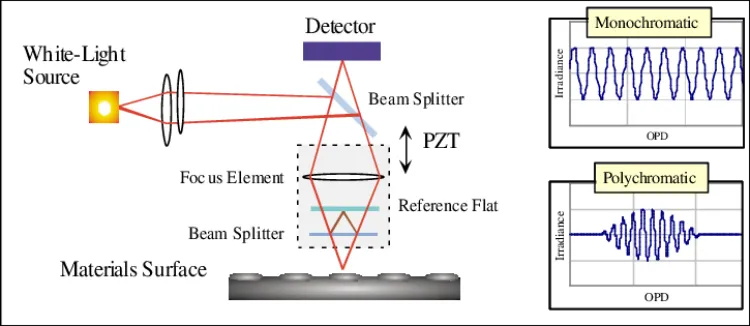

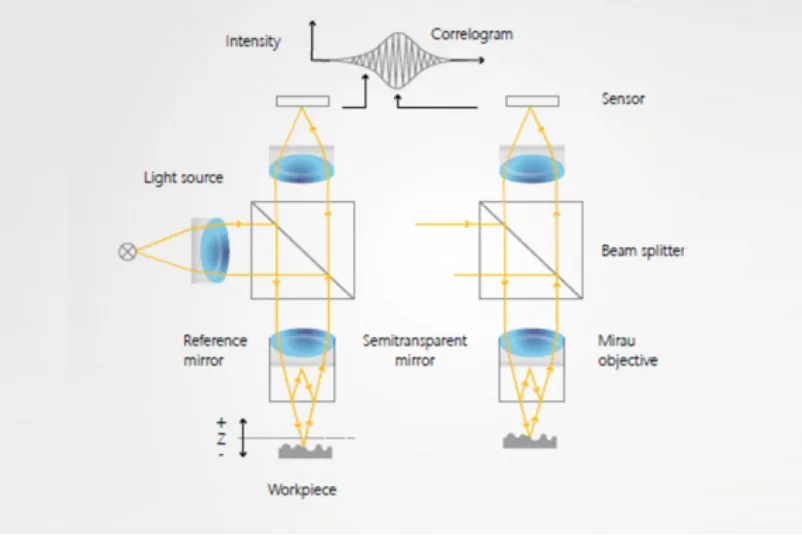

白光干涉测厚仪的厚度测量原理基于光学干涉现象，通过分析反射光的光程差或干涉条纹变化来推算材料厚度。具体而言，宽谱白光照射到待测物表面时，会在其上、下表面产生反射光，这两束光因光程差不同而产生干涉，形成特定的干涉条纹或光谱分布。通过测量干涉条纹的间距、强度变化或光谱特征，结合薄膜的折射率等参数，可计算出厚度。

白光干涉测厚仪在材料科学中的应用得益于其多项关键技术。首先，其具有极高的测量精度，尤其是在厚度（Z轴方向）的分辨率可达到亚纳米级，远高于传统测量方法。其次，白光干涉测厚仪采用的是非接触式测量技术，避免了对被测物的物理损伤，适用于各种材料的无损检测。此外，白光干涉测厚仪的测量速度快，能够实现大面积扫描，适用于高通量检测需求。

白光干涉测厚仪还具备多种参数测量能力，能够同时获取表面的粗糙度、波纹度、台阶高度、角度、体积、长度、深度等多种数据，为材料性能的全面评估提供了有力支持。例如在半导体制造中，白光干涉测厚仪可以用于测量晶圆表面的粗糙度、台阶高度和孔内深度，从而确保芯片的良品率和性能。

在半导体制造领域，白光干涉测厚仪的应用尤为广泛。随着芯片尺寸的不断缩小，对表面形貌的测量精度要求越来越高。白光干涉测厚仪能够精确测量芯片表面厚度，从而帮助工程师优化制造工艺，提高芯片的良品率。例如，通过测量芯片表面的波纹度和粗糙度，可以评估光刻胶的均匀性和蚀刻的精度，从而确保芯片的性能稳定。

在航空航天和国防军工领域，白光干涉测厚仪同样发挥着重要作用。通过白光干涉测厚仪测量叶片表面的粗糙度和纹理特征，可以优化其表面处理工艺，提高其抗磨损和抗腐蚀能力。此外，白光干涉测厚仪还可以用于检测精密机械零件的表面形貌，如轴承、齿轮等，确保其装配精度和使用寿命。

在细胞成像中，白光干涉测厚仪可以用于测量细胞膜的微观形貌和动态形变，从而研究生物分子之间的相互作用。此外，白光干涉测厚仪还可以用于检测生物材料的表面形貌，如纳米材料、薄膜材料等，为新材料的研发提供重要数据支持。

在材料科学中，白光干涉测厚仪的应用涵盖了从金属材料到非金属材料、从硬质材料到柔性材料的广泛范围。在金属材料的表面处理中，白光干涉测厚仪可以用于测量涂层的厚度、均匀性和附着力，从而评估涂层的质量。在非金属材料中，白光干涉测厚仪可以用于测量塑料薄膜的厚度、表面粗糙度和孔隙分布，为材料的性能优化提供数据。

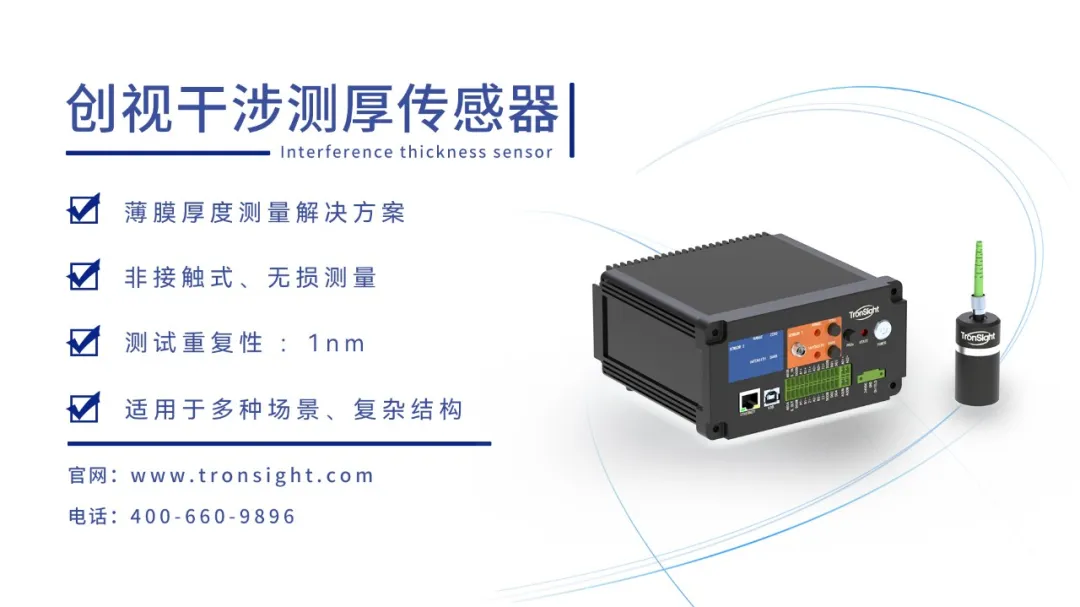

• 多场景适应：

  突破材质限制，对多层薄膜、曲面玻璃、复杂膜厚、锂电隔膜、ITO薄膜等材料实现高精度无损测量

• 极致精度与速度重复精度：

  1nm（重复性，确保数据一致性）；线性误差：＜20nm（全量程高精度线性输出）；测量速度：最高 10kHz（满足高速生产线实时检测需求）

• 多元数据接口：

  支持RS485、模拟量、数字量、USB、以太网、电平/编码器6种传输方式，且支持PC端上位机软件控制、PLC总线控制
