晶硅太阳能电池作为目前主流的光伏技术,其核心性能与材料厚度密切相关。自20世纪末以来,硅片厚度从最初的450-500微米逐步减薄至当前的150-200微米,这一趋势不仅体现了技术进步,也反映了对成本控制和效率提升的双重需求。然而,随着厚度进一步减薄,如何平衡光学吸收、光生载流子迁移率与制造工艺的挑战便成为了日后的研究焦点。
厚度演变——技术迭代驱动厚度减薄
早期阶段

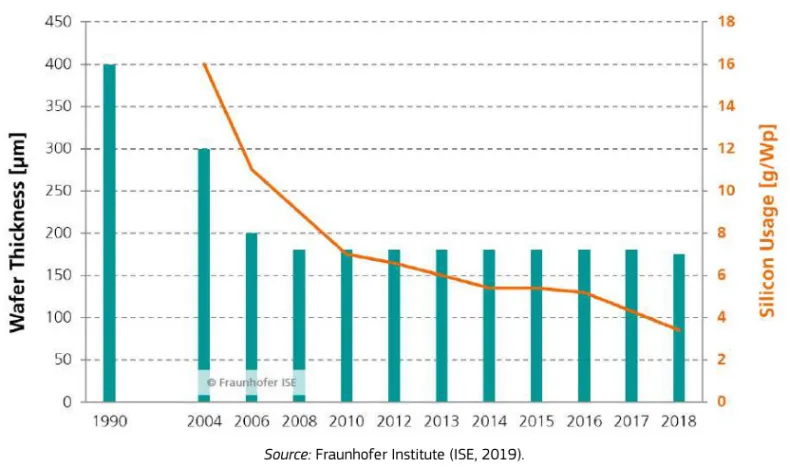

1990年代至2010年,硅片厚度从400-500微米降至180-200微米,硅用量减少约60%。这一阶段主要通过优化切割工艺和减少Kerf损失实现,但受限于材料力学性能,厚度进一步减薄面临良率下降的瓶颈。

近期突破

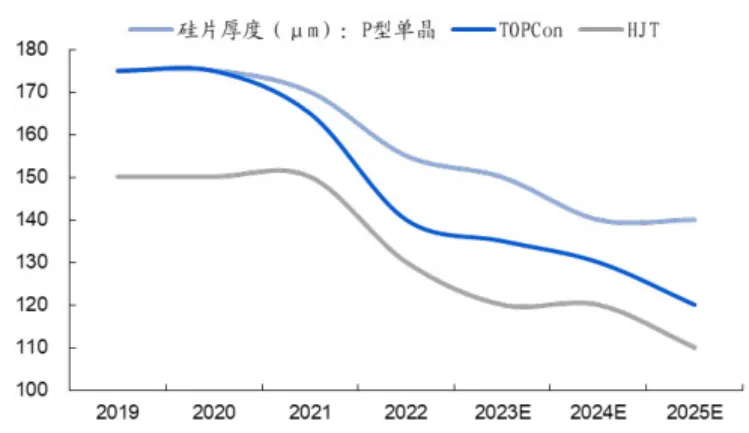

2020年后,TOPCon、HJT等新型技术推动硅片厚度进入120-150微米区间。例如,HJT电池技术的硅片厚度从2019年的150微米降至2025年的110微米,而TOPCon技术则从175微米降至120微米。2024年,中澳团队通过表面钝化等新工艺,将硅晶圆片厚度降至55-130微米,转换效率突破26.81%,功率重量比达1.9 W/g。

厚度演变——理论模型与实验验证
理论研究表明,多晶硅太阳能电池片的最佳厚度为49微米,以兼顾少子扩散长度与光电转换需求。然而,实际应用中需通过微纳结构(如陷光结构)补偿厚度减薄带来的光学损失。例如,57微米厚的柔性太阳能电池板通过优化结构实现了26.06%的效率,而传统厚片电池(≥150微米)仅能维持24.28-24.72%的效率。
光吸收限制
厚度低于50微米时,长波光(>800 nm)的吸收效率显著下降,导致短路电流密度降低。例如,200微米厚的电池可吸收1.05 μm波长的光,而50微米厚的电池仅能吸收0.85 μm波长的光。
光生载流子复合风险
厚度减薄会加剧表面复合和俄歇复合,需通过高质量钝化层和掺杂工程技术优化。
制作工艺瓶颈
切割精度与碎片率
硅片厚度<100微米时,切割过程中的Kerf损失占比从46%升至50%,且碎片率急剧上升。例如,70微米厚度的硅片碎片率可达96%,远超100微米的10%。
材料稳定性
超薄硅片的机械强度不足,易在加工中产生裂纹。尽管柔性太阳能电池板(如57微米厚)已实现19毫米曲率半径的弯曲性能,但大规模生产仍需解决材料均匀性与热应力控制问题。
技术路线预测

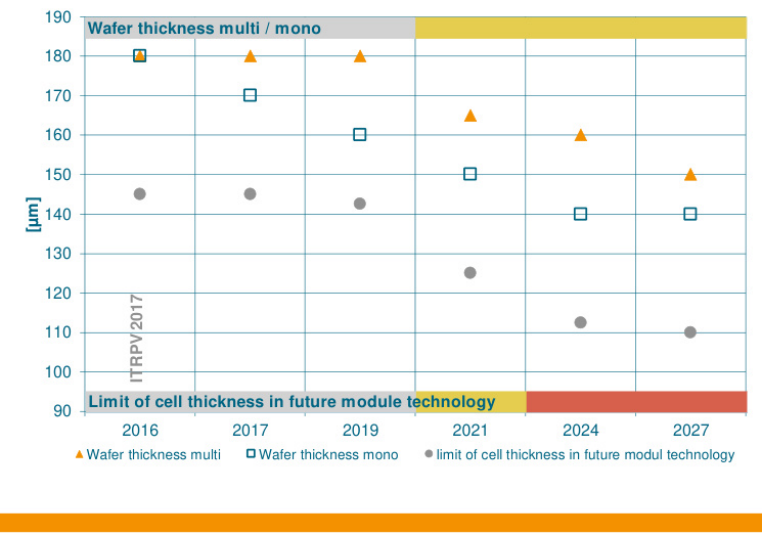

2025-2030年,硅片厚度将延续下降趋势,TOPCon技术预计降至130微米,HJT降至110微米,而PERC太阳能电池技术则稳定在120-150微米。

57微米以下的超薄电池将成为卫星、无人机等轻量化场景的关键技术。例如,57微米厚的电池已实现761 mV的开路电压,功率重量比是传统产品的2-3倍。
光谱共焦位移传感器在晶硅电池中的作用
在晶硅太阳能电池片厚度的演变过程中,光谱共焦位移传感器因其高精度、非接触式测量特性,成为关键的工艺控制工具。该技术通过光学色散原理建立距离与波长间的对应关系,利用便捷式光谱仪解码反射光的波长信息,从而实现对硅片厚度的精确测量。

晶硅太阳能电池片厚度的持续减薄是光伏技术迈向高效化与低成本化的关键路径。而光谱共焦位移传感器作为测量太阳能电池厚度的核心工具,在这一过程中发挥着不可忽视的重要作用。它不仅保障了超薄硅片加工的稳定性,还通过实时反馈优化了线锯切割、栅线布局等关键工艺,显著降低了材料损耗(如Kerf损失)。未来,随着检测与生产的结合,晶硅太阳能电池的生产还将达到更高效率!
