在柔性电子器件中如何对超薄薄膜厚度进行控制

柔性电子器件对薄膜的厚度要求极为严格，往往需要在纳米至微米尺度上实现均匀、可重复的沉积。薄膜厚度直接决定器件的电学阻抗、光学透射率以及机械柔韧性，稍有偏差就可能导致信号失真、功耗上升或失效。随着可穿戴传感、柔性显示和柔性光伏等应用的快速发展，传统的批量沉积工艺已难以满足大面积、低成本且高精度的需求。因此，如何在生产线上实现对超薄薄膜厚度的精准控制，成为柔性电子制造的核心技术挑战之一。

不同材料的流变特性和成膜机理决定了适用的厚度控制手段。以热塑性聚氨酯薄膜为例，螺杆转速、模头间隙和牵引速度是影响厚度的关键参数，需通过精细调节实现10 µm级的均匀性。而水凝胶或聚酰亚胺等柔性聚合物薄膜，则可利用微流控层流技术，通过调节通道高度实现15 µm–39 µm的可调厚度，且无需基底支撑，适合大规模连续生产。材料本身的黏度、蒸发速率和表面张力决定了选用旋涂、喷涂、滴涂或真空沉积等不同成膜方式，每种方式都对应一套专属的厚度调节参数。

在实际生产中，温度、压力、气体流量和基板速度是影响薄膜厚度的主要工艺变量。以溅射沉积为例，沉积速率受靶材功率、工作气压和基板温度的共同作用，需通过实验设计确定最优窗口；随后利用在线测厚仪实时监测厚度波动，并将信号反馈至功率控制单元，实现厚度的闭环调节。

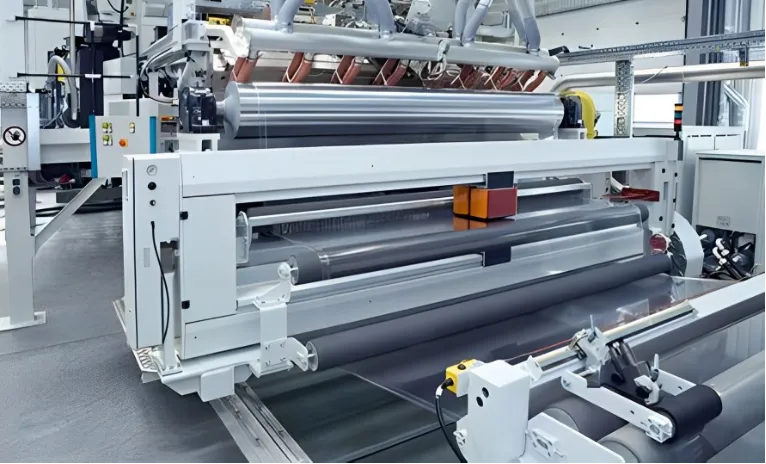

在吹塑薄膜生产线上，模头开度通过差动螺栓进行粗调，再结合在线测厚仪的实时数据对螺栓温度或加热功率进行微调，从而在宽幅薄膜上实现±2 µm的厚度公差。

原位厚度监测是实现精确控制的核心手段。例如干涉测厚仪利用薄膜对光的反射或投射，实现在纳米级别尺度上提供非接触式测量，特别适用于透明基底的TCO或金属氧化物薄膜。

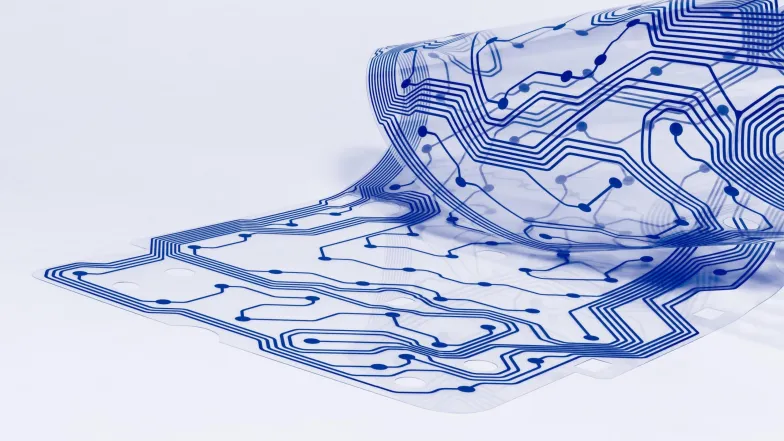

在柔性PCB的制造中，常采用基于机器学习的预测模型，对温度、压力和流速等多维参数进行协同优化，进一步提升厚度均匀性并降低废品率。自动化系统还可以记录每一批次的工艺参数和厚度数据，形成可追溯的质量档案，为后续的可靠性评估提供依据。

即使在生产过程中实现了精确控制，出线后的厚度检验仍不可或缺。对于柔性器件的弯曲可靠性，需进行循环弯曲测试，评估厚度变化对电学性能的影响。必要时，可通过等离子体刻蚀或化学机械抛光进行微调，以确保最终产品满足设计规格。

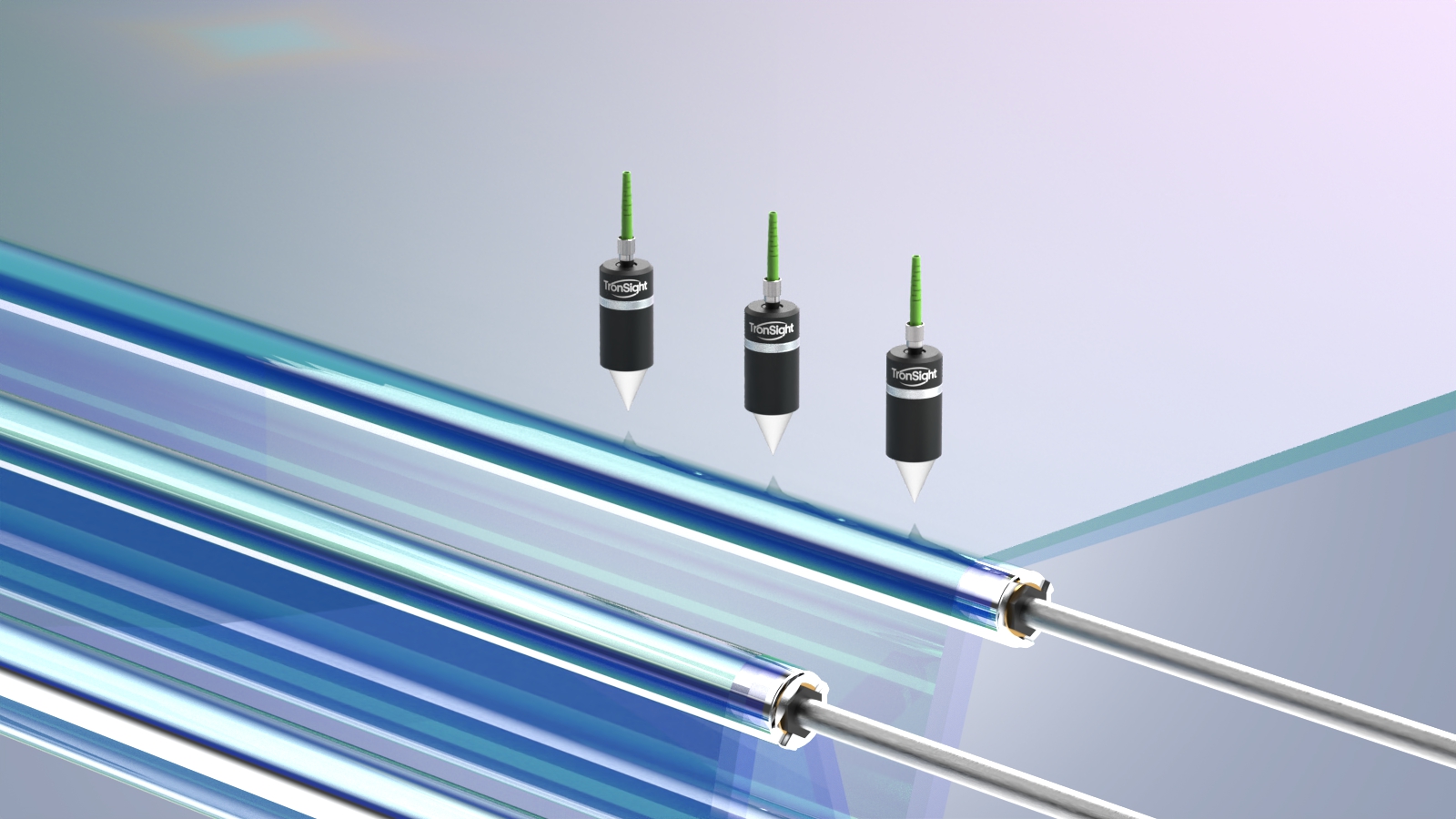

白光干涉测厚传感器因其非接触、快速、亚纳米分辨率的优势，成为柔性电子薄膜厚度控制的标准工具。该仪器通过测量薄膜表面反射光的干涉条纹，利用相位差计算出精确的膜厚，并可实时显示在控制面板上，直接用于闭环反馈调节。

在实际生产线上，白光干涉测厚传感器常与PLC系统联动，当测得的厚度偏离设定值时，系统自动调节沉积速率或模头开度，实现厚度的即时校正。由于其测量范围广且对基材材质不敏感，特别适合用于透明导电氧化物、金属薄层以及柔性聚合物等多种材料的厚度监控。通过引入白光干涉测厚传感器，柔性电子制造能够在保证高精度的同时，提升生产效率和良品率，为大规模商业化提供可靠的技术支撑。
