超薄导电薄膜厚度如何决定电阻率

2025-11-12 16:39
6
点击关注我们!

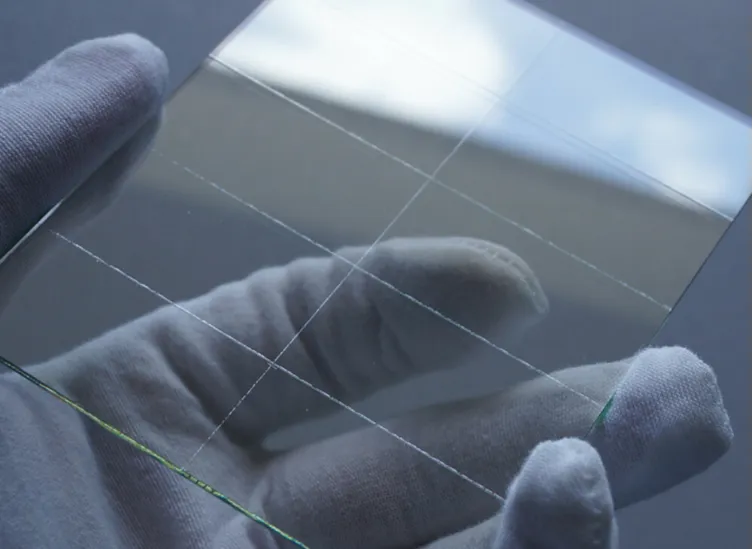

在现代电子器件的微型化进程中,超薄导电薄膜已经成为了实现柔性显示、可穿戴传感、光伏电极等关键技术的核心材料。与传统的厚金属层不同,这类薄膜的厚度往往只有几微米甚至达到纳米。厚度的微小变化会在原子尺度上显著改变电子的运行路径,从而导致电阻率出现非线性、甚至异常的状态。因此对超薄导电薄膜的厚度进行合理的控制就显得至关重要。因此小创今天将阐述厚度对电阻率的决定机制以及如何科学测量厚度变化并进行合理控制。


经典电阻率公式在宏观与微观尺度的差异

宏观金属导体中,电阻率ρ通常由欧姆定律R = ρ · L/A 给出,其中L是导体长度,A是横截面积。该公式假设材料内部的电子散射主要来源于晶格振动和杂质散射,且这些散射过程与几何尺寸无关。然而,当导体的厚度降至微米甚至纳米级别时,横截面积不再是一个连续的宏观量,而是由离散的原子层构成。此时,电子在横向方向上会频繁碰撞到薄膜的上下表面,产生额外的表面散射,这种散射与薄膜厚度t呈反比关系。即τ_surface ∝ t τ 为电子平均自由时间)。


根据德鲁德模型,当 t 减小时,τ 减小,σ 下降,进而导致电阻率 ρ = 1/σ 上升。换句话说,厚度的减小直接削弱了电子的自由运动路径,使得相同材料在超薄形态下表现出更高的电阻率。这一现象在金属、铝、铜、银等常见导电薄膜中均有实验验证。


表面粗糙度与界面散射的叠加效应

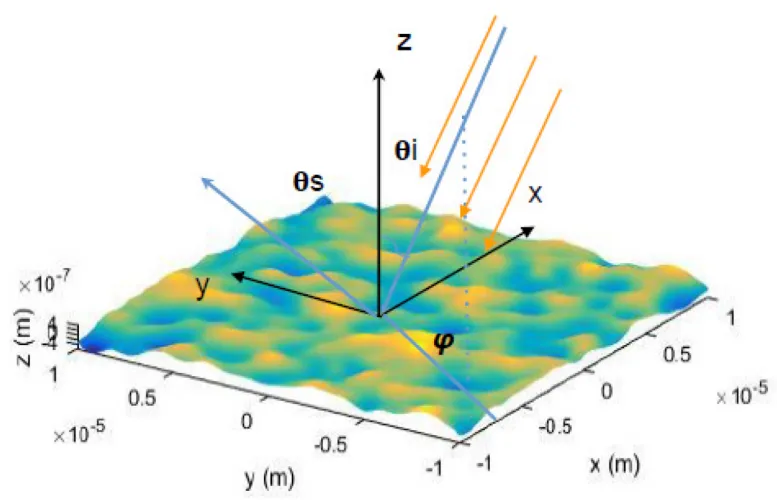

超薄导电薄膜的制备工艺如溅射、化学气相沉积、原子层沉积等,往往会在薄膜表面留下微观的粗糙度或颗粒状结构。这些不平整的表面会在电子传输过程中产生额外的散射中心,称为界面散射。界面散射的强度与粗糙度均方根值 σ_r 以及电子的波长 λ 有关。当σ_r 接近或超过 λ 时,散射概率显著提升,导致电阻率进一步上升。


实验数据显示,在相同材料、相同厚度的情况下,经过表面抛光或采用低能沉积技术得到的平滑薄膜,其电阻率可比粗糙薄膜低约30%至50%。因此在这种情况下,表面粗糙度的光滑与否对提升薄膜导电性能方面就起到了决定性的作用了。


量子尺寸效应——电子能带的离散化

薄膜厚度逼近电子的相干长度时,传统的连续能带模型失效,电子在垂直方向上被限制在离散的量子阱中,形成量子尺寸效应。此时,电子的能态分布不再是连续的,而是出现能级分裂,导致有效质量 m* 增大,进而降低迁移率 μ (μ = eτ/m*)。迁移率的下降直接导致电导率下降,电阻率上升。量子尺寸效应在金属薄膜中表现为“电阻率振荡”,即随着厚度的微小变化,电阻率会出现周期性的峰谷。这种现象在银、金等贵金属薄膜的实验中被清晰观察到,且峰值位置与电子的费米波矢有关。对器件设计者而言,必须在厚度选择上避开这些峰值区间,以防止电阻率异常升高影响电路性能。


杂质掺杂与薄膜致密度的相互作用

在实际生产中,导电薄膜往往会掺入少量的合金元素或掺杂剂,以改善机械柔韧性或提升特定功能。这些掺杂原子会在薄膜内部形成散射中心,增加电阻率。然而,在超薄尺度下,掺杂对电阻率的影响会被薄膜的致密度放大。致密度低的薄膜内部存在更多的空洞和晶界,这些结构本身就会导致电子散射。


掺杂原子分布在这些缺陷附近时,散射效应会叠加,导致电阻率呈指数级上升。相反,如果通过高温退火或采用原子层沉积等方法提升薄膜的致密度,即使掺入一定比例的掺杂剂,也能保持相对较低的电阻率。因此,厚度控制必须与致密度优化同步进行,才能在实现功能化的同时维持良好的导电性能。


从厚度控制到反射膜厚仪的应用

超薄导电薄膜电阻率厚度、表面粗糙度、量子尺寸效应、杂质掺杂以及致密度等多重因素共同影响。厚度的微小变化可以通过改变电子的散射路径、引入额外的表面散射或导致能带离散化,从而显著调节电阻率。在实际工程中,只有在精确掌握薄膜厚度的前提下,才能有效平衡柔性与导电性能,实现高性能柔性电子器件的可靠运行。

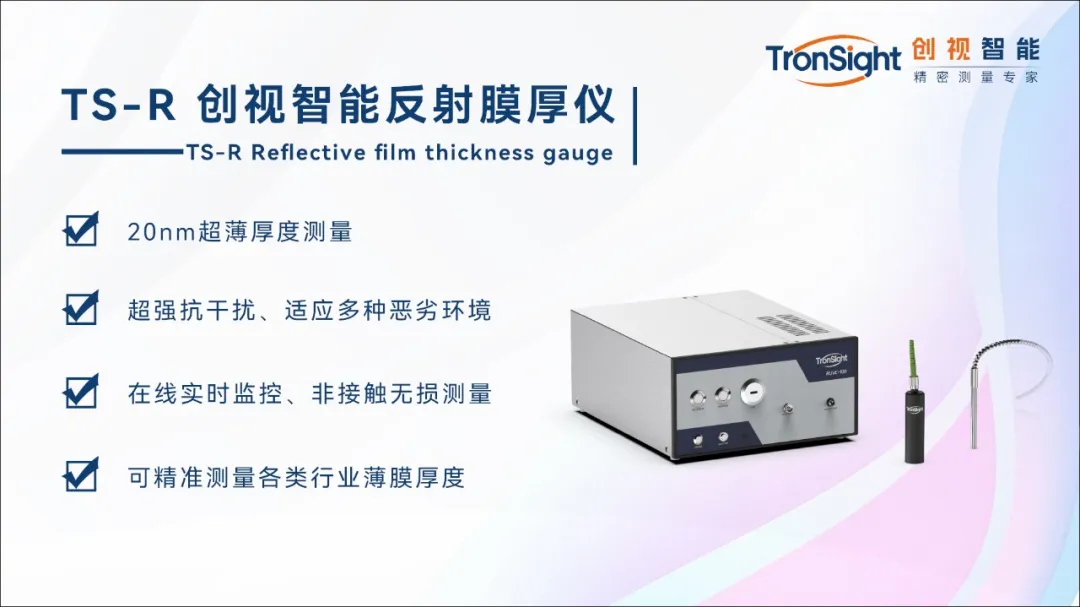

为了实现对薄膜厚度的精准监控,反射膜厚仪应运而生。相比传统的椭圆偏振仪或原子力显微镜,反射膜厚仪具备测量速度快、适用范围广、对薄膜材料兼容性好的优势,特别适合在生产线上对超薄导电薄膜进行在线质量控制。未来,随着传感器分辨率的进一步提升和算法的智能化,膜厚测量技术将成为实现薄膜厚度-电阻率精准匹配的关键工具,为柔性电子、可穿戴设备以及微型天线等新兴领域提供坚实的技术支撑。
