让超薄晶圆“零缺陷”：在线检测是怎么做到的？

随着半导体技术向着更小尺寸、更高性能和更低功耗的方向发展，特别是在先进封装领域，晶圆减薄已成为不可或缺的关键工艺。超薄晶圆在带来器件性能提升和体积缩小的同时，也带来了严峻的制造挑战——极易破损、极难搬运、对厚度均匀性和翘曲度的要求达到亚微米级别。在这个背景下，“零缺陷”不再是一个口号，而是维持高良率的必要条件。实现“零缺陷”的核心保障，就在于晶圆减薄在线检测系统。该系统通过在减薄工序的关键节点进行实时、高精度、高速扫描，确保每一片晶圆的几何参数都严格符合规范。

在超薄晶圆中，缺陷的定义远超可见的物理损伤，它主要聚焦于影响后续封装和最终芯片性能的几何精度偏差。这些主要包括：总厚度变化、晶圆翘曲度和表面损伤。总厚度变化是衡量晶圆厚度均匀性的核心指标，它要求在整个晶圆表面，最大厚度与最小厚度之差必须控制在极小的范围内。总厚度变化的超标直接导致后续的键合和堆叠过程中出现空隙或应力集中，严重影响可靠性。

其次，翘曲度是超薄晶圆的固有挑战，由减薄过程中产生的残余应力造成，会导致晶圆在后续的搬运和放置过程中难以对准、吸附不良，甚至崩裂，必须实时监控和控制。最后，研磨和抛光过程中可能产生的微裂纹、划痕或表面粗糙度，也会成为晶圆破损的源头，因此也是这是保障晶圆质量的关键防线。

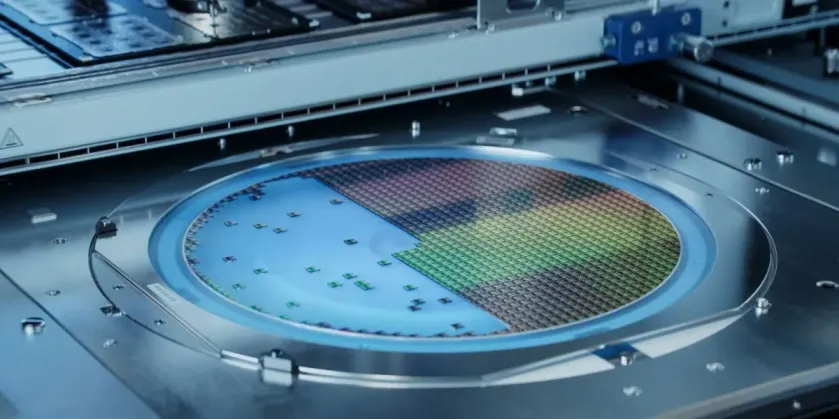

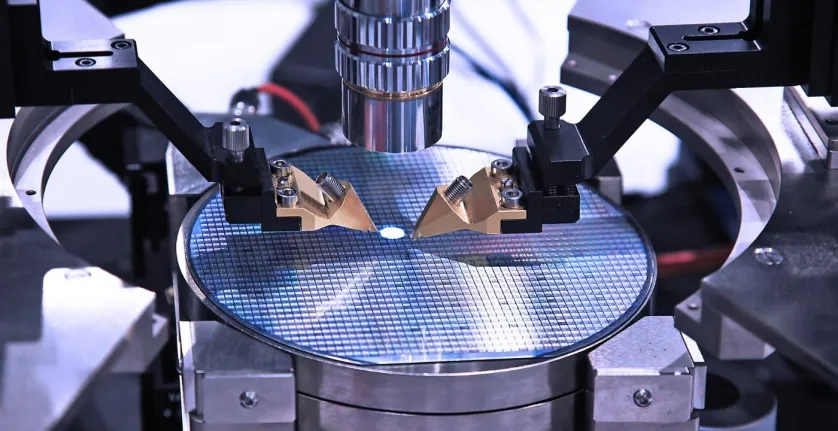

要确保零缺陷，在线检测必须满足三个核心条件：实时性、非接触性和高精度/高速度。系统通过集成在减薄设备或传送带上的传感器阵列和精密运动平台来实现这些目标。

实时性意味着测量必须在晶圆刚离开研磨或抛光区域的极短时间内完成，数据需要立刻传输到工艺控制系统，以便进行即时调整。

非接触性是针对超薄晶圆脆弱性的保护措施，任何机械接触都可能导致晶圆破损或产生微裂纹，因此所有的厚度和形貌测量都必须依赖光学、电容或声学等非接触传感技术。

高精度/高速度是最大的技术难点，要求在晶圆快速移动的过程中，传感器必须在数百毫秒内完成对晶圆上数千个点的扫描和数据采集，精度却需要达到亚微米级。常见的实现方式是采用线扫描或高速点阵扫描，配合高动态响应的传感器。这种“边跑边测”的模式，将检测从离线的抽样检验转变为100%的全量检测，从而从根本上杜绝漏检，是实现零缺陷的物理保障。

在各种非接触式测厚技术中，红外干涉法在超薄硅晶圆在线检测中占据了不可替代的核心地位。这主要源于硅材料的固有光学特性：硅在可见光波段是不透明的，但在特定的近红外波段却是透明的。这意味着传统的白光或可见光传感器只能测量晶圆的表面轮廓，而无法测量其物理厚度。

红外干涉传感器能发射特定波长的红外光，光束穿透硅晶圆，在晶圆的正面和背面反射，这两束反射光发生干涉。通过分析所得的干涉图样或信号的相位差，控制器能够根据折射率准确的计算出晶圆两表面之间的厚度，即实际厚度。这对于精确测量总厚度变化至关重要。此外，红外干涉法具有极高的轴向分辨率，使其能够轻松达到亚微米甚至纳米级的测量精度，满足对超薄晶圆总厚度变化的严格要求。
