晶圆减薄关键工艺优化——从砂轮选型到应力控制

晶圆减薄是半导体后道工艺中至关重要的一环，随着芯片功能日益复杂和集成度的不断提升，对晶圆厚度的要求已从数百微米降至数十微米，甚至低于50μm。这种极致的薄化对制造工艺提出了严峻的挑战，任何微小的工艺偏差都可能导致晶圆断裂、良率下降或器件性能劣化。因此，深入优化晶圆减薄的关键工艺，特别是从砂轮的精确选型到晶圆内部应力的精细控制，是确保先进半导体产品可靠性和成本效益的核心技术。

晶圆减薄的目的主要有三：提升器件电学性能、改善散热效率和实现更高集成度。在功率器件中，减薄可以显著降低串联电阻，提高导通效率；在3D集成中，超薄晶圆是实现硅通孔互连和晶圆堆叠的基础；而在手机等便携式设备中，减薄直接关系到芯片的轻薄化。然而，减薄过程对晶圆造成的机械损伤和内部应力累积是制约良率和可靠性的主要瓶颈。当晶圆厚度降低到一定程度时，其机械强度会呈指数级下降，对微小的划痕、裂纹和内部应力都极为敏感。

因此，现代减薄工艺的目标已不再是简单地“磨薄”，而是要实现最小损伤、最低应力、最高均匀性的超精密磨削。这要求工艺工程师对从原材料到最终产品的每一个步骤都进行系统性的优化和控制，确保在追求厚度极限的同时，保持晶圆的完整性和功能性。

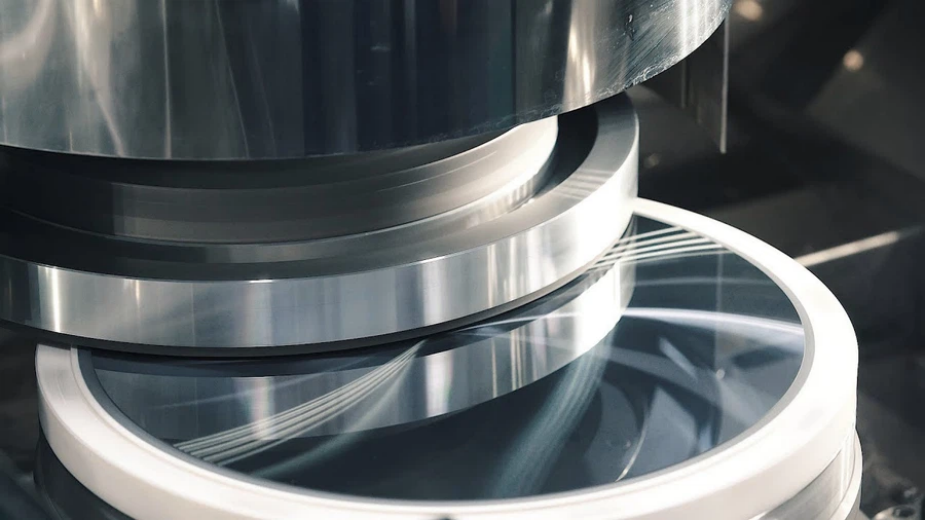

晶圆磨削是实现批量薄化的主要手段，而砂轮的选型直接决定了磨削效率和最终的表面质量。砂轮的核心参数包括磨料类型、粒径、结合剂、浓度和结构。对于半导体硅晶圆，通常选用具有高硬度和良好热稳定性的金刚石磨料，以确保高效切削并最大限度地减少磨料脱落。

粒径的确定是第一步关键优化。粗磨阶段，应选用较大粒径的砂轮，以追求高去除率，迅速将晶圆厚度降至目标值的90%以上；但需注意，粒径并非越大越好，过大的粒径会产生更深的次表面损伤。精磨和抛光阶段，必须过渡到超细粒径的砂轮或研磨液，以消除粗磨留下的深层损伤层，达到镜面效果。

结合剂的选择同样重要，树脂结合剂因其弹性好、自锐性强，能有效抑制磨削力突变和热损伤，是目前主流的选择，其性能参数，如硬度、孔隙率，必须根据磨削液的特性进行定制。

此外，磨削参数必须与砂轮特性协同优化。例如，在粒径较大的砂轮进行粗磨时，可采用较高的进给速度，但必须严格控制主轴转速和冷却液流量，以避免局部过热和磨粒钝化。进入精磨阶段，进给速度必须大幅降低，同时适当调整转速，以确保磨削力足够小，从而将残余损伤层厚度控制在可接受的范围内。

晶圆磨削本质上是一个机械切削和塑性变形的过程，这个过程不可避免地会在晶圆表面及次表面引入磨削损伤层。损伤层主要由表面的非晶层、下方的塑性变形层和深处的弹性应变区构成。如果这些损伤未被有效去除，它们将成为后续工艺中位错扩展、缺陷萌生的源头，严重影响器件的电学性能。例如增加漏电流、降低载流子迁移率，并可能在封装或使用中成为机械失效的起点。因此，损伤层的有效控制和去除是晶圆减薄工艺优化的第二大关键。

优化策略首先在于源头控制，即通过前述的精细砂轮选型和参数调节，将损伤层厚度减至最低，例如采用“渐进式”磨削策略，确保从粗磨到精磨的每一步都去除足够但不过多的材料，并将磨削产生的热量和振动降至最低。

其次是后处理工艺，这是消除损伤层、保障器件性能的关键步骤。在磨削完成后，通常会采用湿法化学腐蚀或化学机械抛光来彻底去除残余的损伤层。腐蚀工艺通过化学溶液各向同性地溶解表面材料，能有效去除应力集中的尖锐损伤，尤其适用于去除磨削产生的微裂纹。

超薄晶圆在减薄和后续的刻蚀、清洗过程中，由于自身强度极低，必须通过临时键合将其牢固地固定在一个刚性载具上。这个过程引入的应力和后续解键合过程中的应力控制，是决定最终良率和可靠性的核心。键合过程中，晶圆与载具之间存在热膨胀系数失配，当键合胶固化或经历温度变化时，就会产生巨大的热失配应力。这种应力的不均匀分布会导致晶圆产生严重的翘曲和弓形弯曲。

解键合技术如激光剥离也需精确控制激光能量的均匀性，防止局部温升过高。此外，应力释放退火也是一种有效的后处理手段，通过在特定温度下保持一段时间，可以使晶圆内部的应力重新分布，达到相对平衡的状态。

优化应力控制的最终目标是使晶圆的翘曲度控制在10μm甚至5μm以下，这要求对整个工艺链的温度场和力场进行精细的有限元仿真和实时监控。

为了实现晶圆减薄工艺的优化，需要能够在磨削过程中对关键参数进行非接触、高精度、实时的监测，从而实现闭环控制。在所有监测参数中，实时厚度测量无疑是最核心的要素。传统的接触式测厚仪已不再适用于超薄且脆弱的晶圆，且其离线测量方式存在严重的时间滞后。因此，一种能够穿透硅材料并实现高精度在线测量的技术成为行业迫切的需求。

红外干涉测厚传感器应运而生，它利用硅材料在特定红外波段的透明特性，通过发射红外光并接收晶圆上下表面反射光的干涉信号，可以实现微米乃至亚微米级的非接触式在线厚度测量。红外干涉测厚传感器具有高精度、高速度且对脆弱晶圆无损的优势，能够实时捕捉到磨削过程中晶圆厚度的微小变化，为减薄设备提供即时反馈，从而实现对磨削进给的动态、闭环控制，确保厚度均匀性达到极致。
