小型激光位移传感器的优势与实际应用

位移测量作为所有精密制造和质量控制的基础，其核心传感元件的进步直接决定了自动化系统的性能上限。传统位移传感器往往因其体积庞大、响应速度慢或需要接触测量等固有局限性，难以满足现代自动化设备日益严苛的要求。正是在这一背景下，小型化激光位移传感器应运而生，它通过微光学、微电子和高速信号处理技术的高度集成，实现了高精度、非接触、小体积的结合。这种小型化不仅仅是尺寸上的缩小，更是性能、集成度和应用灵活性的科学提升。

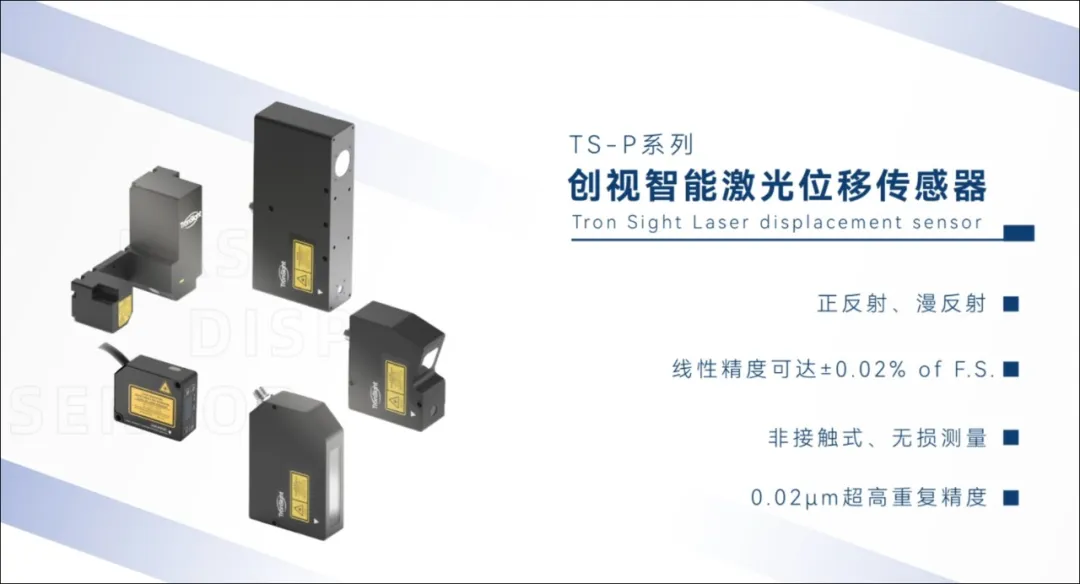

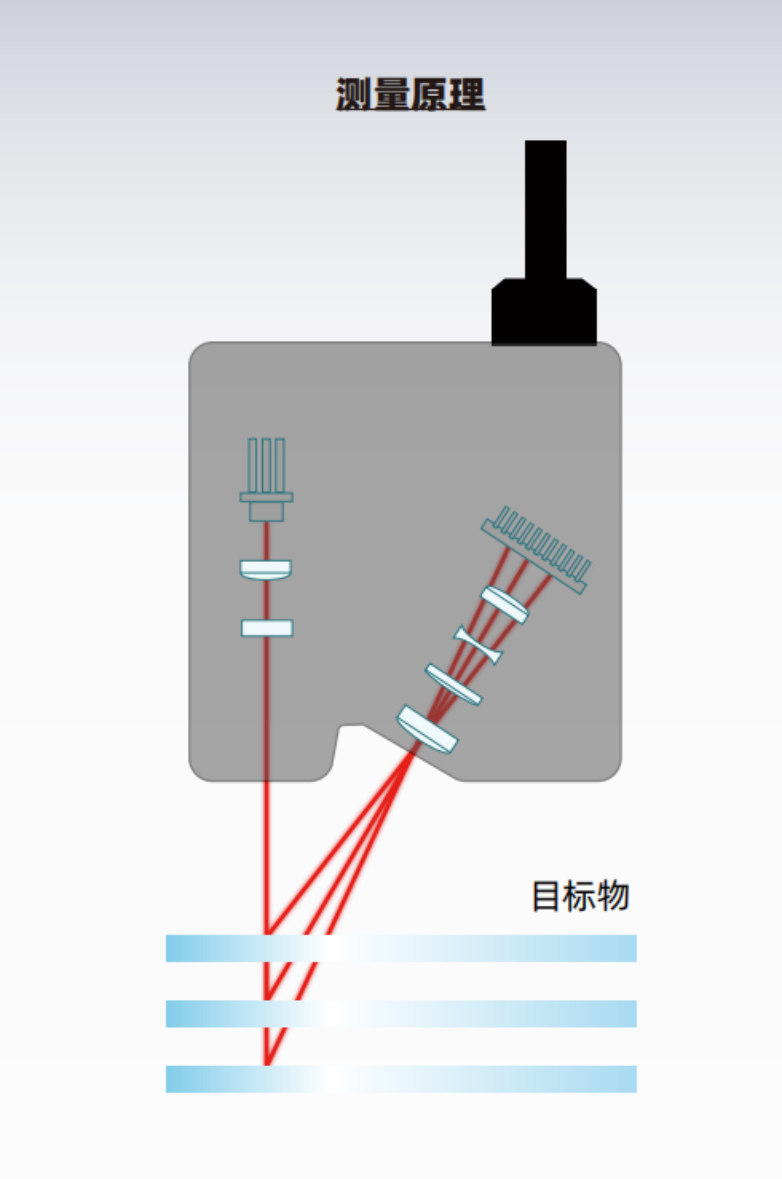

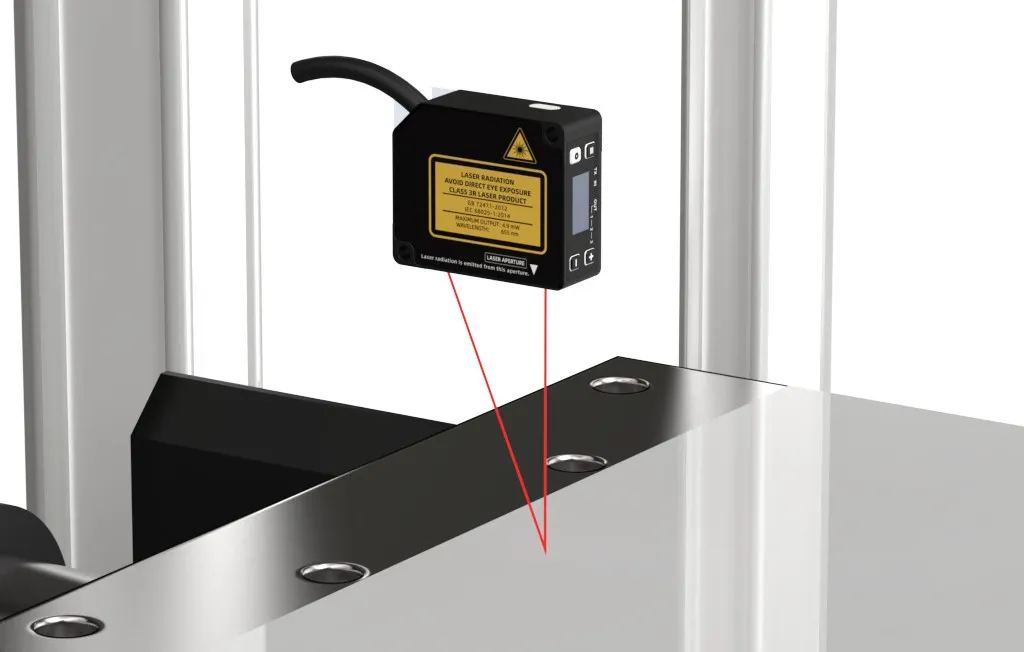

小型化激光位移传感器通常基于三角测量原理或共焦测量原理。其中，三角测量是应用最广的技术——激光器发出的光束照射到被测物体表面，反射光经过接收透镜汇聚到位置敏感探测器或CMOS/CCD阵列上。物体位移导致反射光斑在探测器上的位置发生变化，通过精确计算光斑位置的变化即可推算出物体相对于传感器的位移。

小型化技术的突破在于，它利用微米级的光学元件制造技术和高密度集成电路设计，将原本需要较大空间的精密光学路径和复杂信号处理电路压缩到了极小的体积内。这种高集成度带来的核心优势是极低的系统噪声和更高的信噪比。由于信号传输路径缩短，电磁干扰和信号衰减得到有效抑制，从而使得重复精度可以达到亚微米甚至纳米级。此外，小型化设计也极大地降低了制造所需的材料成本和能耗，使得传感器能够以低功耗模式运行，非常适合集成到电池供电的便携式或移动机器人系统中，拓展了其在恶劣和受限空间内的应用潜力。

小型化激光位移传感器的核心竞争优势在于其体积、精度、速度和环境适应性的综合提升。首先，体积小巧是其最直观的优势，使得它们能够被轻松集成到多轴测量系统、微型机器人末端执行器以及狭小空间内的质量检测夹具中，解决了传统大型传感器在空间受限应用中的难题。其次是极高的测量精度和分辨率，现代小型传感器利用高分辨率的CMOS阵列和先进的数字信号处理算法，可以实现亚微米级的线性度和重复精度，满足了半导体、微电子等对精度要求极高的行业需求。

快速的响应速度是另一个关键优势，通常小型激光传感器可以提供kHz级的采样速率，能够捕捉高速运动过程中的微小位移变化，实现对高速生产线和振动分析的实时监测。最后，得益于坚固的外壳设计和先进的温度补偿电路，小型化传感器对环境温度变化和光线干扰具有更强的抵抗能力，能够在工业现场、户外等复杂环境中保持稳定的测量性能，显著提升了设备的可靠性和稳定性。

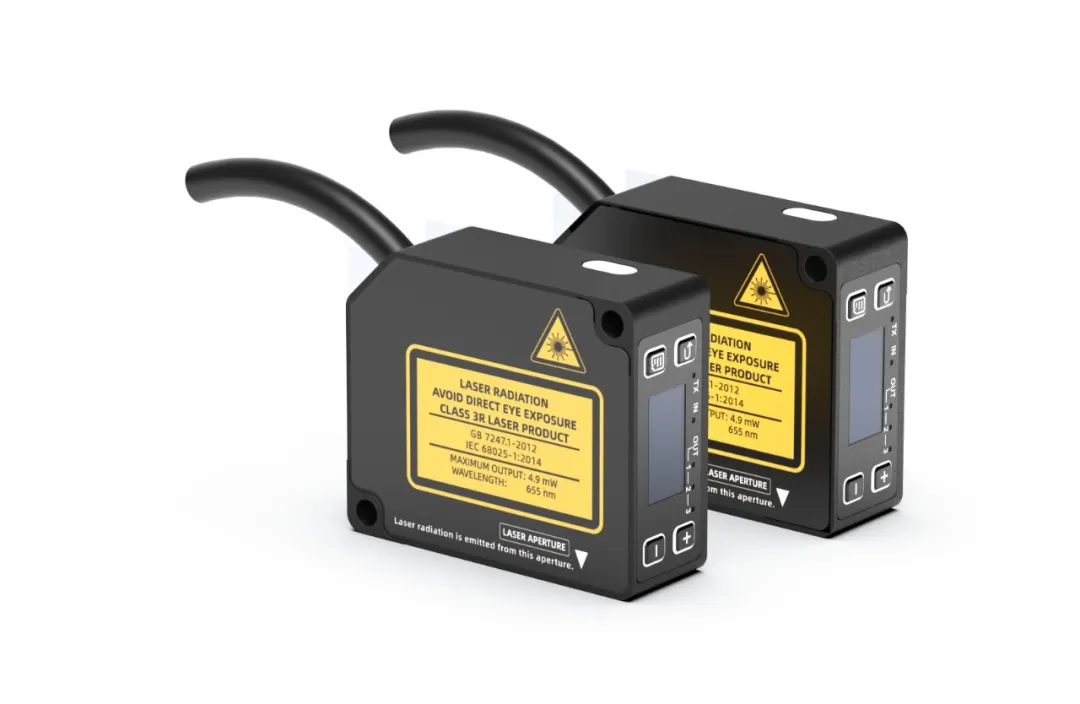

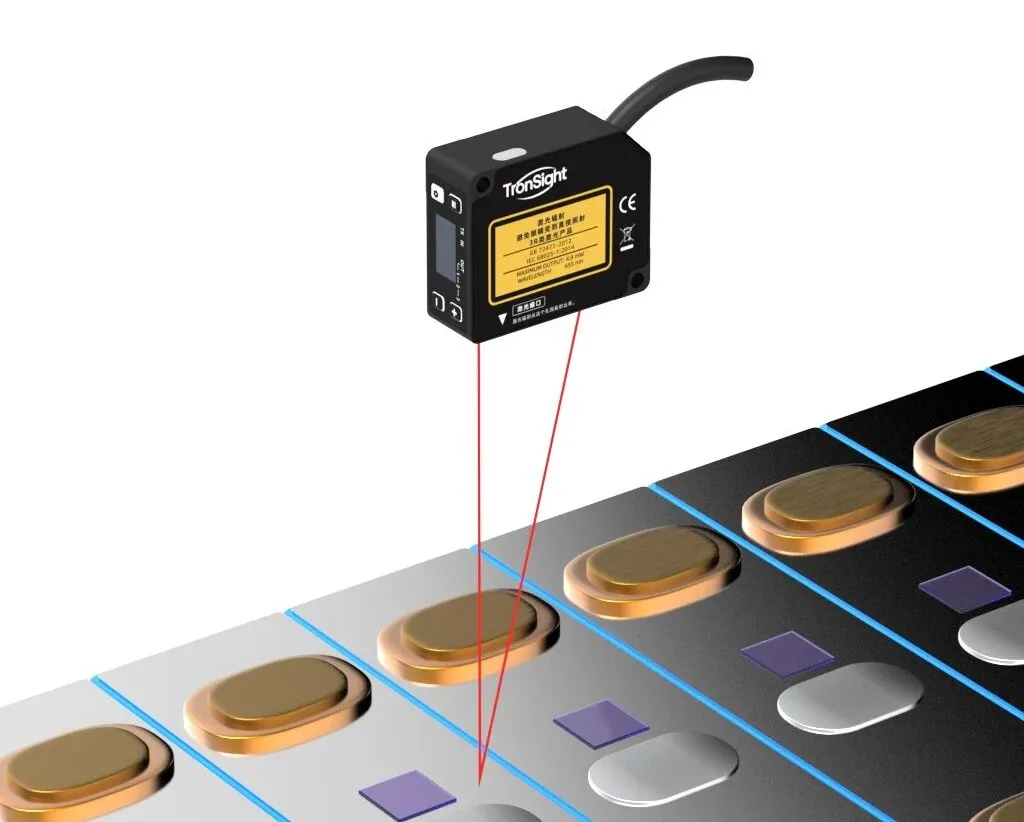

小型化激光位移传感器的卓越性能使其在多个高科技和传统工业领域获得了广泛应用。在半导体制造领域，它被用于光刻机的精密定位。在汽车制造领域，小型传感器被集成到自动化检测工位，用于车身面板的间隙和齐平度测量、电池组装过程中的电芯定位以及喷漆厚度的在线监测，确保产品质量和一致性。

在3C电子产品制造中，它们用于屏幕玻璃、手机外壳和内部组件的精密组装和检测，例如按键的行程测量。此外，在医疗器械和航空航天等领域，小型化传感器也扮演着关键角色，如用于手术机器人的精确定位和导航。这些应用实例充分证明了小型化激光位移传感器在提高生产效率、保障产品质量和推动自动化水平方面的核心价值。

为了进一步提升小型化传感器的易用性和可靠性，现代设计趋势侧重于智能化和模块化。传感器内部集成了自诊断、温度补偿和环境光抑制算法，使得用户能够实现即插即用，无需复杂的现场校准。通过持续优化电子硬件、固件和软件，小型化激光位移传感器正逐步发展成为高度智能化的测量模块，极大地简化了系统集成过程，降低了用户的使用门槛。
