液冷板平面度——散热系统最容易忽视的关键

在液冷系统的设计与优化中，工程师们通常会重点关注冷却液的流速、热容、液冷循环泵的扬程和功率、以及换热器的效率等宏观参数。而忽略其关键性的几何特征，那就是液冷板与热源接触表面的平面度。液冷板作为热量传递路径上的第一道关卡，其表面的平整度直接决定了热源与冷却介质之间的热接触质量。微米级的表面不平整，将导致热传导效率急剧下降，造成界面热阻的显著增加，从而使复杂的液冷系统无法发挥其应有的性能。

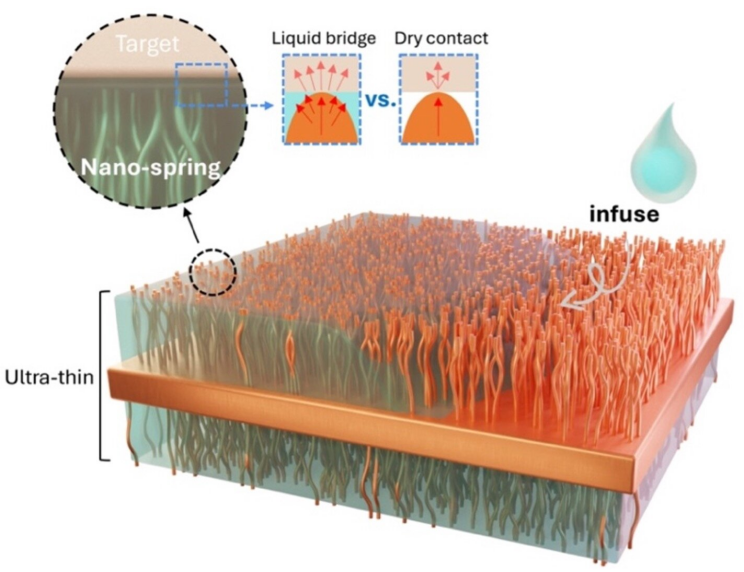

在传热学中，热量从一个固体表面传递到另一个固体表面的效率，很大程度上取决于两接触面之间的实际接触面积与名义接触面积的比值。即使两个表面在宏观上看起来非常平整，在微观层面它们仍然布满了山峰和谷底即表面粗糙度。当液冷板与发热器件紧密接触时，只有那些微观“山峰”的顶点真正接触，导致实际接触面积极小。为了弥补这一缺陷，通常会使用导热界面材料来填充微小的空隙。然而，如果液冷板的平面度较差，例如存在明显的翘曲或凹陷，会导致导热界面材料层在不同区域的厚度出现巨大的差异。

根据传热基本原理，热阻与热流路径的长度成正比。在导热界面材料较厚的地方，热阻会显著升高，形成局部散热瓶颈或热点。这种不均匀性使得热量无法高效、均匀地传递到液冷板内部的流道中，导致核心温度异常升高。因此，严格控制平面度，是保证导热界面材料厚度均匀、最大化实际接触面积、并最终将界面热阻降至行业最低标准的关键工程指标。

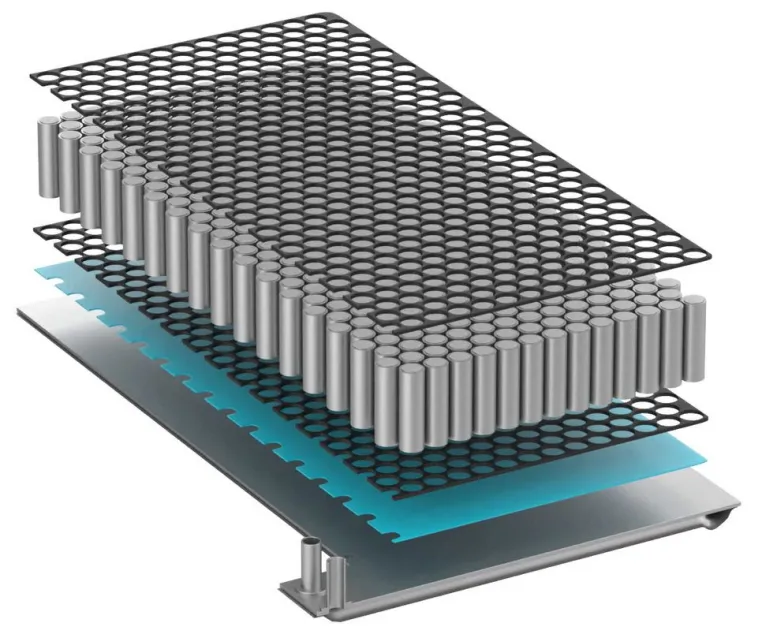

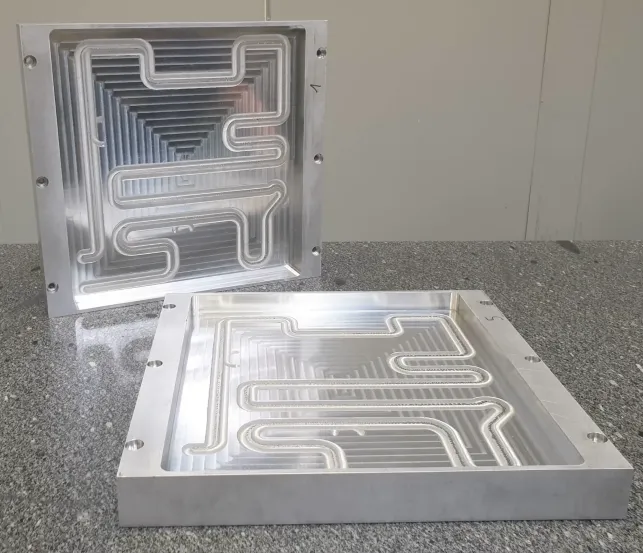

液冷板的制造是一个多步骤、高精度的复杂过程，其平面度极易受到各种制造工艺的内在应力和热形变的影响。常见的液冷板制造技术包括真空钎焊、搅拌摩擦焊和高精度数控加工。在真空钎焊过程中，液冷板的底板和盖板在高温下连接，由于不同材料的热膨胀系数差异，以及冷却过程中产生的热应力释放，极易造成整个板体发生宏观的翘曲。即使是看似精确的CNC加工，如果刀具路径、夹具固定方式或切削参数选择不当，也会导致表面产生局部应力集中或不均匀的材料去除，影响最终的平面度。此外，液冷板内部流道的复杂结构设计，如微通道、针翅或蛇形流道，也会在加工和热处理过程中对外部接触面施加不平衡的内部约束力，进一步恶化平面度。

不良的液冷板平面度带来的危害不仅仅是初始散热性能的下降，它更是潜伏在系统中的长期可靠性隐患。当平面度不佳时，由于热阻分布不均匀，发热芯片上会出现持续且显著的温度梯度。这种温度梯度会加速芯片材料的老化、迁移，并可能导致热机械应力疲劳，从而缩短设备的有效寿命。更重要的是，不平整的表面会对导热界面材料的长期性能造成灾难性影响。

在局部高压和高温的作用下，基于凝胶或相变材料的导热界面材料会加速发生“泵出”现象，即材料从受压高温区域向低压低温区域挤出或迁移，导致导热界面材料层迅速变薄甚至失效。一旦导热界面材料失效，界面热阻将指数级增大，系统散热能力断崖式下降，最终触发热保护或系统故障。因此，从可靠性工程的角度来看，严格控制液冷板的平面度是确保液冷系统在数年不间断运行周期内保持稳定、高效散热能力的基础，是避免潜在大规模故障的关键措施。

激光位移传感器因其高精度、高速度、非接触和耐环境性强等优势，在液冷板平面度检测中展现出巨大的应用价值。通过利用三角测量原理，激光位移传感器可以快速扫描液冷板的整个接触表面，并实时重建出精确的表面形貌。这种技术能够以亚微米级精度快速准确地评估液冷板的翘曲度、波纹度和局部不平整度，极大地提高了生产线的品控效率和准确性，从而为高性能液冷系统的稳定运行提供坚实的第一道质量保障。
