晶圆表面氧化铝薄膜厚度对晶圆表面的影响

在现代半导体工艺中，氧化铝薄膜的厚度无疑是最为关键且最具挑战性的设计变量之一。作为取代二氧化硅的核心介质，其厚度不仅直接决定了栅极电场的耦合效率，还深刻影响着量子隧穿漏电流的大小及器件的经时击穿寿命。这些关键性能指标通过膜厚这一物理参数形成了复杂的协同影响和相互制约关系。

减薄氧化铝厚度能够显著降低等效氧化层厚度以提升晶体管开关速度，但这却通常以牺牲绝缘可靠性和增加静态功耗为代价。因此，深入剖析氧化铝膜厚在电荷输运与能带阻隔方面的作用机制，对于实现高性能、高可靠性的集成电路设计至关重要，是当前先进制造与量测领域的焦点所在。

氧化铝膜厚对器件跨导和驱动特性的影响是直接且正向的。在场效应晶体管中，栅极电容密度是衡量器件性能的首要指标，它与介质层的物理厚度成反比。当氧化铝薄膜被极限压缩时，单位面积内的电荷耦合能力显著增强，栅极电压能够更高效地在半导体沟道内感应出载流子，从而实现极速的开关转换。这种“厚度微缩换取性能增益”的策略是提升逻辑芯片运算频率的最有效手段。

然而，这种减薄策略在电学维度上必须受到“等效氧化层厚度”逻辑的制约。氧化铝的介电常数虽然高于二氧化硅，但其带隙相对较窄。如果物理厚度减小过度，即便EOT数值极低，也会导致界面处的电荷分布出现量子化效应，导致有效电容值不增反降。此外，从制造良率角度看，超薄膜层对晶圆表面的原子级平整度提出了苛刻要求，任何纳米级的起伏都可能导致局部的电场畸变，为后续的器件失效埋下隐患。

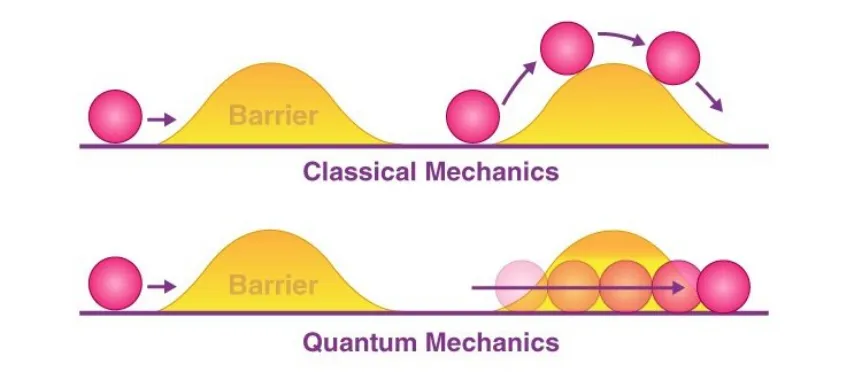

尽管氧化铝薄膜的减薄能带来显著的性能收益，但其对栅极漏电流产生的负面影响却是极为严峻的物理挑战。当膜层物理厚度降至到一定程度以后，电子将不再需要翻越能带势垒，而是表现出明显的波动性。根据量子力学原理，电子以一定的概率直接穿透势垒，形成所谓的“量子隧穿效应”。

随着厚度的每一纳米缩减，隧穿几率呈指数级飙升。这种由厚度减小导致的静态漏电流不仅大幅增加了芯片的待机功耗，还会通过热电子注入效应持续破坏介质层的原子结构。同时，载流子在超薄氧化铝内部的散射几率改变，导致有效迁移率下降，最终抵消了减薄带来的性能增益。因此，在设计下一代工艺时，必须通过精确调控膜厚来构筑足够宽的物理势垒，以抑制由于厚度触底引发的量子失效损耗。

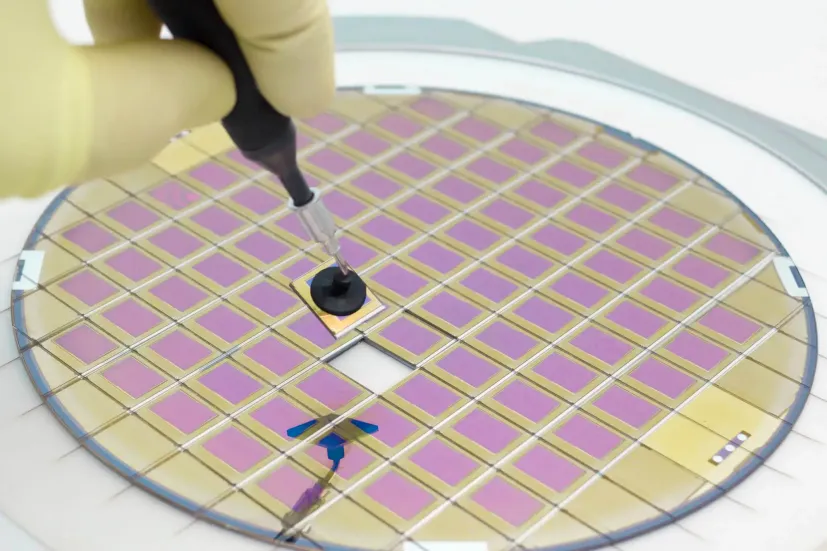

氧化铝薄膜厚度的非均匀性，不仅仅是一个几何参数的偏差，它会在后续的制造流程与器件运行中引发一系列多米诺骨牌式的级联效应。

在后续的图案化工艺中，氧化铝层常被用作蚀刻停止层或硬掩模。如果全晶圆表面的膜厚分布超标，在进行干法蚀刻时，较薄的区域会被提前刻穿，导致下方的硅基底受到等离子体损伤；而较厚的区域则可能出现蚀刻残留。这种工艺窗口的压缩，直接导致良率在物理层面上的损失。

回归到介质属性本身，厚度的微小波动会打破电场分布的平衡。在ALD生长的薄膜中，局部减薄点会成为电场线的汇聚中心，形成“电场拥挤效应”。这不仅加速了热载流子注入导致的介质退化，更使得经时击穿模型中的失效时间呈现出巨大的离散性，让可靠性预测变得毫无意义。

氧化铝作为栅介质，其厚度直接定义了栅极电容密度。厚度的全域不均会导致晶圆中心与边缘的芯片具有不同的电容值，进而引起阈值电压和开关速度的失配。这种系统级的参数离散，将导致高性能芯片无法在统一的时钟频率下稳定工作，迫使最终产品不得不进行降频处理，造成巨大的经济价值损失。

在批量生产中，氧化铝介质膜厚度的纳米级偏差，以及在大面积基板上的分布不均，都会导致芯片漏电流分布的显著离散，影响最终良率与可靠性。特别是在追求超薄、高性能工艺的背景下，对氧化铝薄膜物理厚度、折射率以及均匀性进行实时、非接触、高精度的测量，成为确保产品质量和工艺优化的先决条件。实现这种苛刻的制造要求，必须依赖于先进的光学传感与检测技术。

反射膜厚仪因其基于光谱干涉原理的独特优势、纳米级的超高分辨率和快速在线解析能力，已经成为半导体薄膜制造质量控制的绝佳工具。它利用宽波段光源垂直照射晶圆表面，精准监测出晶圆表面氧化铝薄膜的厚度在生产工艺中的变化，从而帮助企业提升良品率与市场竞争力。
