氮化硅薄膜对太阳能电池光电转换率的影响

在太阳能电池的光电转换率中，如何最大限度地捕获入射光子并转化为电能，是所有电池技术迭代的核心逻辑。然而，裸露的晶体硅表面具有高达30%以上的光学反射率，这意味着三分之一的太阳能量尚未进入电池内部便已流失。为了解决这一问题，氮化硅薄膜便成了标配，它同时肩负着减反射与表面钝化的双重使命。

但这层薄膜并非越薄越好，也并非越厚越佳。其厚度的微小变化会在纳米尺度上改变光的干涉条件和表面缺陷的化学状态，导致电流与电压出现非线性的耦合变化。因此对氮化硅厚度进行毫厘不差的控制就显得格外重要。

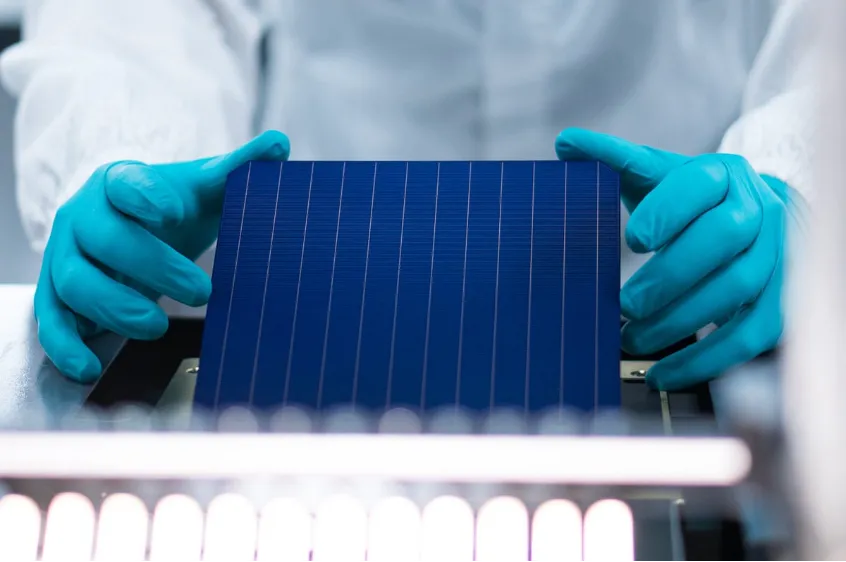

在宏观视角下，电池片呈现出的深蓝色是氮化硅膜的标志性颜色，但这其实是微观光学干涉的结果。根据薄膜干涉理论，当薄膜的光学厚度等于入射光波长的1/4时，薄膜上下表面的反射光会发生相消干涉，从而使反射率降至最低。

对于太阳光谱而言，能量最集中的波段位于600nm左右。为了使这一波段的反射率最小化，氮化硅膜的物理厚度通常被设计在75nm至80nm之间。如果厚度偏离设计值，反射率极小值点就会向长波方向漂移，导致电池对高能短波光子的反射增加；反之，若厚度偏薄，极小值点向短波漂移，红光波段的反射损失便会急剧上升。这种厚度引起的反射光谱漂移，直接削减了进入硅片的光子数量，导致短路电流密度大幅下降。实验数据显示，仅10nm的厚度偏差，就可能导致加权反射率上升1%~2%，直接拉低电池的最终转换效率。

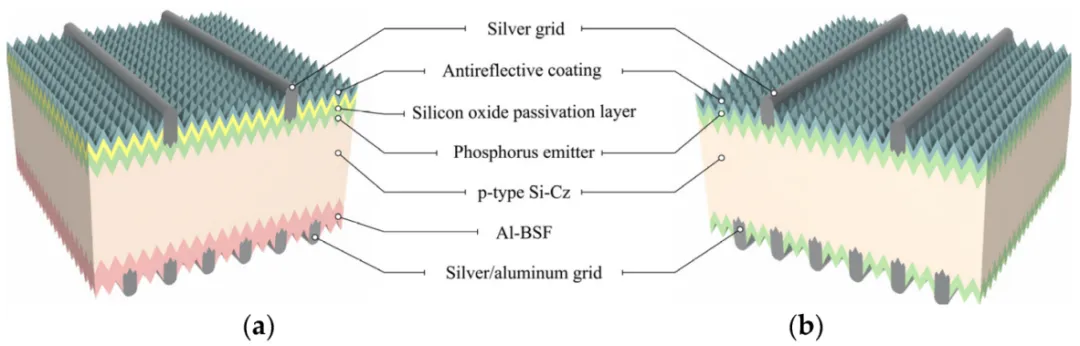

除了光学减反，氮化硅薄膜还扮演着至关重要的角色——表面钝化。硅片表面存在大量的悬挂键，这些是电子和空穴复合的“陷阱”。PECVD沉积的氮化硅膜中富含氢原子，这些氢原子在热处理过程中会扩散到硅表面，修补悬挂键，从而大幅降低表面复合速率，提升少子寿命。

从钝化机制来看，厚度是一个敏感变量。理论上，适当增加膜厚可以提供更多的氢源，增强化学钝化效果，并能提供更强的场效应钝化，从而提升开路电压。然而，这种增益存在临界点。过厚的氮化硅膜会累积巨大的内应力，导致薄膜致密度下降甚至龟裂，反而引入新的复合中心。此外，过厚的膜层会阻碍氢原子在烧结过程中向硅体内的有效扩散。因此，厚度必须控制在一个极窄的“钝化窗口”内，以平衡氢含量与机械应力。

在追求高效率的N型TOPCon或异质结电池中，氮化硅薄膜自身的“寄生吸收”问题日益凸显。氮化硅材料并非对所有光线都是透明的，特别是对于富硅的氮化硅膜，其对紫外及蓝光波段有显著的吸收系数。

如果膜层过厚，光子在穿过氮化硅层到达硅片表面之前，就会被膜层本身吸收掉。这部分被“截留”的光子既不产生电流，也不产生热量，纯粹是能量的浪费。这种寄生吸收直接扼杀了电池的短波光谱响应。因此，工艺设计的难点在于：为了钝化需要富硅，但为了减少吸收又需要膜层尽可能薄。这要求厚度控制精度必须达到纳米级，才能在不牺牲钝化质量的前提下，将光学吸收损耗降至最低。

颜色是薄膜厚度的直观反映，由于人眼对干涉色极为敏感，氮化硅厚度仅变化3~5nm，电池片外观就会从深蓝变为浅蓝甚至紫色。

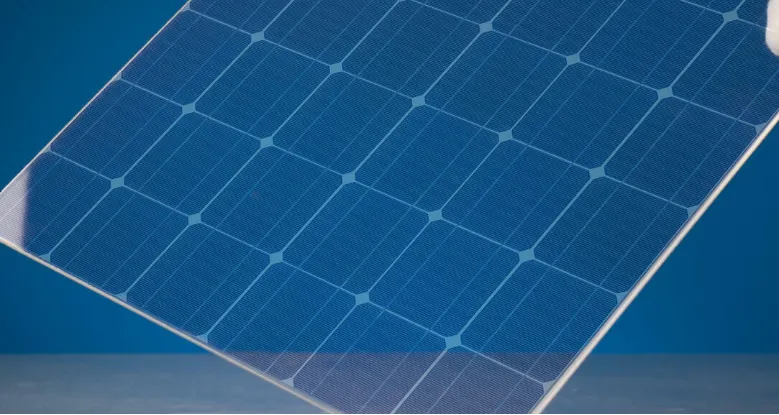

在组件封装端，如果电池片的膜厚不均即色差大，不仅影响产品等级，更重要的是意味着不同电池片的光谱响应特性不一致。根据“木桶效应”，组件的输出功率往往受限于电流最小的那片电池。因此，如果因膜厚失控导致某片电池的电流偏低，将会拖累整个光伏组件的功率输出。因此，确保每一片电池、以及电池表面每一点的膜厚高度均一，是保障组件端高功率输出的前提。

厚度的微小偏移，既可能因反射比例增加而损失电流，也可能因钝化不足而降低电压，最终导致光电转换效率的滑坡。在GW级的量产线上，依靠肉眼观察颜色已无法满足高效电池对纳米级工艺稳定性的苛刻要求。

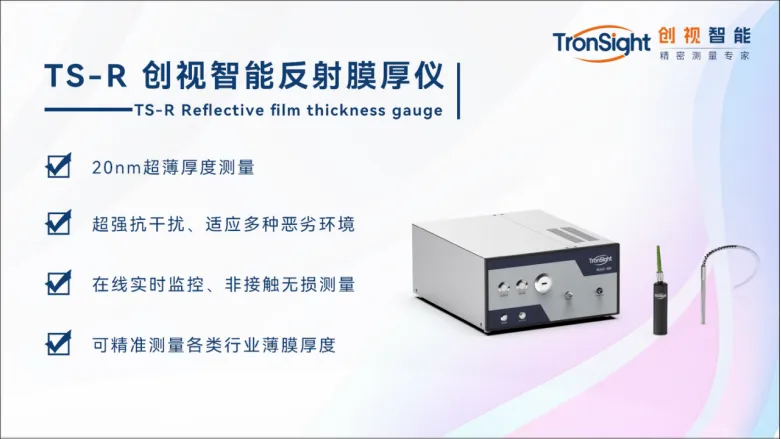

为了实现对氮化硅薄膜厚度的严格监控，反射膜厚仪应运而生。相比传统的接触式测量，反射膜厚仪利用宽波段光源垂直照射电池表面，分析上下表面反射光波的光程差。它具备非接触式、无损、纳米级精度测量等优势，特别适合在镀膜时进行在线检测。
