ITO薄膜的膜厚均匀性控制及其科学测量

众多决定光电显示器件性能的微观参数中，ITO薄膜的厚度无疑是最为核心且最具矛盾性的设计变量之一。ITO膜厚不仅直接定义了器件的导电能力即方块电阻的大小，还深刻地制约了其光学透过率、色度表现以及在多层膜系中的干涉行为。这些光电指标通过膜厚这一物理几何参数形成了复杂的耦合效应和非线性制约关系。

增加ITO膜厚能够显著降低电阻以提升信号传输效率，却往往以牺牲透光率和引入光学色差为代价。因此，深入剖析ITO膜厚在载流子传输与光波干涉机制中的双重作用，对于实现高灵敏度、高画质的下一代触控显示模组至关重要，是当前光电制造领域工艺控制和良率提升的焦点所在。

ITO膜厚对导电性能的影响是直接且显著的，方块电阻是衡量透明导电膜性能的首要电学指标，它与膜层厚度成反比关系。当ITO膜厚增加时，在不改变材料晶格结构的前提下，载流子的传输通道被拓宽，晶界散射效应相对减弱，从而大幅降低了表面电阻。这种“增厚降阻”的效果是提升大尺寸触控屏响应速度和降低功耗的最有效手段。

然而，这种增厚策略在光学维度上却面临着严峻的边际效应递减甚至负面影响。ITO材料虽然在可见光波段透明，但其自由载流子对光线仍存在一定的吸收和反射。膜厚的增加会直接导致透光率的下降，使得显示屏幕发暗、发黄。更关键的是，膜厚的变化会改变光程差，从而引起透射光谱波峰波谷的漂移。在制造成本角度，过厚的ITO膜意味着更长的溅射时间、更快的靶材消耗以及更低的产线通量。

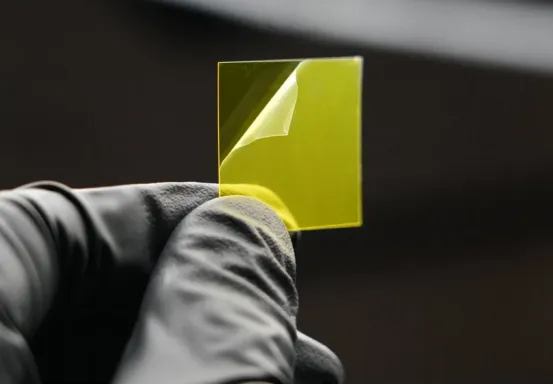

尽管优化后的膜厚能带来电学性能的提升，但膜厚分布的非均匀性对器件品质的负面冲击却是致命的，尤其是在对外观要求极高的消费电子领域。ITO薄膜的非均匀性主要体现在大面积基板上的厚度梯度分布，这种分布本质上是磁控溅射工艺中等离子体密度和气体分布不均的宏观表现。

当ITO膜厚在空间分布上不一致时，光线穿过薄膜产生的干涉条件会随位置发生改变。这种微小的厚度差异会导致反射光的波长发生漂移，在宏观视觉上形成明显的彩虹纹或色斑，严重破坏了显示的一致性。同时，从电学角度看，厚度不均会导致面内电阻分布的各向异性，使得触控灵敏度出现区域性差异，甚至在局部薄弱点引发电流拥挤效应，导致过热或功能失效。因此，在设计高性能显示器件时，必须将膜厚均匀性控制视为与绝对厚度值同等重要的核心指标。

ITO薄膜的制备过程对工艺稳定性构成了多维度的挑战，主要体现在磁控溅射过程中的动态扰动和微观结构演变两个方面。

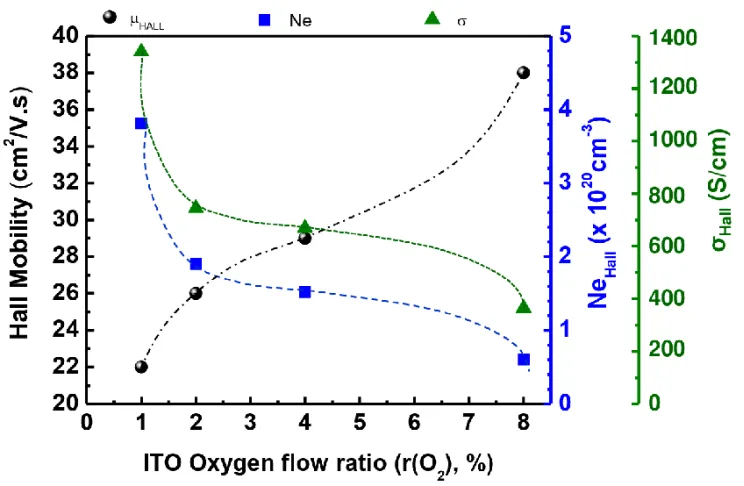

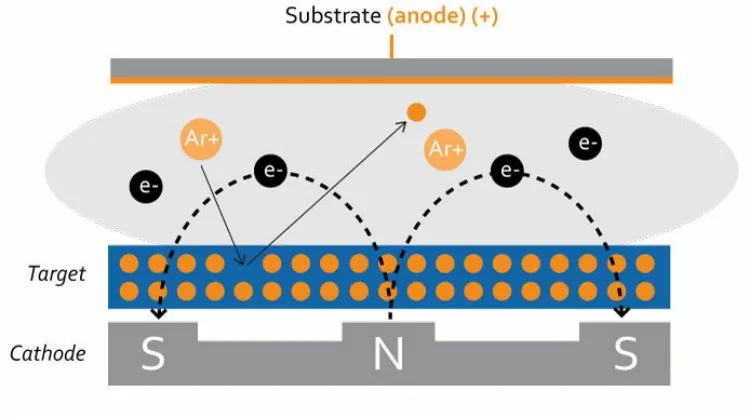

从成膜机理角度看，磁控溅射是一个复杂的物理-化学反应过程。随着靶材的使用，其表面刻蚀形成的“跑道”深度不断变化，导致溅射粒子的角度分布和能量状态发生漂移。这种漂移直接破坏了基板表面的沉积均匀性。更重要的是，反应气体的分压波动会与膜厚变化产生协同扰动：氧含量的微小变化不仅改变沉积速率，还会改变膜层的折射率和消光系数。

从结构稳定性角度看，为了获得低电阻，ITO通常需要经历高温退火结晶。如果初始沉积的膜厚不均，在退火过程中会产生不均匀的内应力，导致膜层微观裂纹的产生或晶粒尺寸的离散化。这种结构上的缺陷不仅加剧了电阻的不稳定性，还可能在后续的蚀刻工艺中导致线宽控制困难，最终影响模组的良品率和使用寿命。

在批量生产中，ITO镀膜厚度的纳米级偏差，以及大面积基板上的分布不均，都会导致光电性能的显著分散，影响最终模组的色度一致性与触控功能。特别是在追求超薄化、柔性化的背景下，对ITO薄膜物理厚度进行实时、非接触的高精度测量，成为确保产品质量和工艺优化的先决条件。实现这种苛刻的制造要求，必须依赖于先进的光学传感与检测技术。

反射膜厚仪因其利用光谱干涉原理的独特优势、纳米级超高分辨率和快速在线解析能力，已经为光电薄膜制造提供了科学的质量保障。它利用宽波段光源穿透复杂的多层结构，剔除基底干扰，对超薄ITO膜的物理厚度进行实时的精确监控。这种技术不仅能捕捉到膜厚的微小波动，还能反演其光学常数的变化，从而为真空溅射工艺参数的闭环控制提供可靠的数据支撑。
