创视智能光谱共焦位移传感器解决PCB三防漆厚度测量难题

在PCB制造中，三防漆的厚度直接影响绝缘性能、防潮、防腐能力、产品可靠性与使用寿命。根据IPC标准，三防漆典型厚度范围为30~130μm。

但在实际产线上，存在涂层不均匀、材料特性复杂、在线节拍要求高等测量挑战。

如何在复杂结构与弱反射条件下，稳定获取涂层厚度？

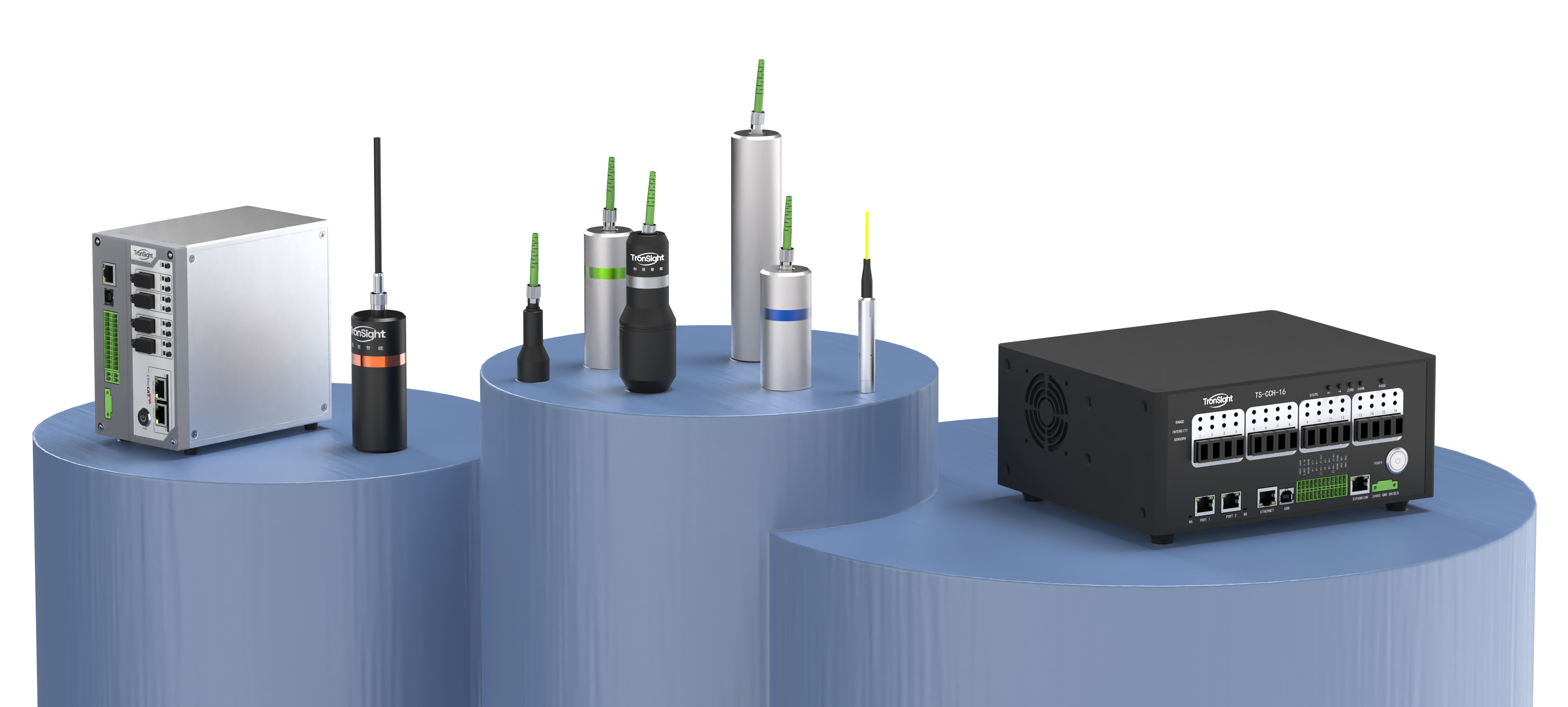

创视智能TS-C系列基于光谱共焦原理，可同时识别多个反射界面。

在三防漆测量中，主要涉及两个关键界面：

◇ 空气 → 三防漆表面

◇ 三防漆 → PCB基底

通过识别这两个界面的光谱峰位置，解算可得到三防漆厚度数据。

TS-C系列光谱共焦位移传感器可以为您：

✔ 提升三防漆厚度一致性

✔ 减少过厚/过薄带来的质量风险

✔ 降低返工与报废率

✔ 为工艺优化提供真实数据支撑

如果您正面临以下问题：

◇ 三防漆厚度测量不稳定

◇ 透明涂层难以检测

◇ 复杂结构无法准确测量

欢迎联系我们获取专属测量方案。
