创视智能光谱共焦位移传感器赋能CMOS芯片与盖玻片高度精密测量

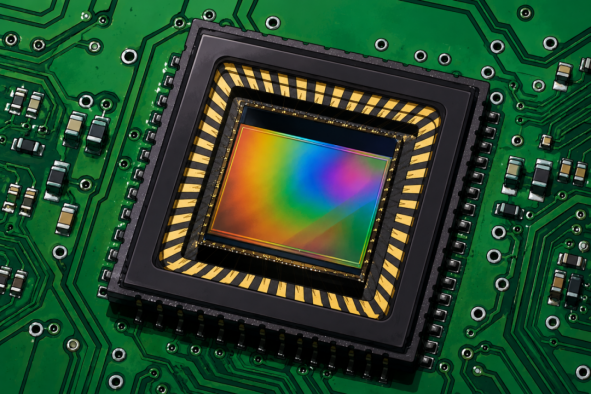

随着微电子行业向高性能、高集成度发展，CMOS芯片及其封装组件对尺寸精度和高度一致性提出了更高的要求。

尤其在芯片封装、盖玻片贴合、光刻前后检测等环节，微米级甚至亚微米级的高度差异都会直接影响封装良率与可靠性、光学对准精度、后续焊接和封装一致性。

CMOS芯片的演进路径早已从传统的单层平面结构，转向多层堆叠，甚至是与存储单元及AI算力芯片的异构集成。在此类倒装芯片、3D堆叠及晶圆级封装工艺中，凸块（Bump）高度及芯片表面共面性已经成为直接决定键合良率与信号可靠性的关键指标。

另一方面，在对内窥镜、实验室显微镜以及手机前置光学模组的检测场景中，标准盖玻片要求在非常薄的厚度下保持均匀平整，任何局部的厚度偏差都可能引发球面像差和成像模糊。传统接触式测量或图像算法测量，难以在量产阶段兼顾速度与精度。

在实际产线或实验室检测中，CMOS芯片与盖玻片的高度测量普遍面临以下四类问题：

01 高透光与镜面反射

CMOS芯片表面普遍存在金属焊盘、导电凸块及透明保护层等结构，盖玻片也属于完全透明的玻璃介质。常规激光传感器依赖反射光强，在透光或镜面区域易出现信号闪跳、掉点，测量极不稳定。

02 微米级高度差与陡峭台阶

倒装芯片上的金属凸块（20~100μm）或盖玻片边缘倒角，要求检测系统具备微米乃至亚微米级分辨力。

03 在线高速检测与狭小空间适配

封装、划片产线要求毫秒级采样，并与编码器、PLC高速协同。探头必须微型化，能够嵌入狭小安装空间或移动平台。

04 晶圆翘曲与共面性偏移

大面积CMOS晶圆经CMP及键合后存在细小翘曲，盖玻片点胶贴合中也易局部弯曲，单点或单设备测量无法完整捕捉表面高度分布。

传统接触式测量方法在微结构、高密度芯片阵列中难以实现快速精密检测，因此对非接触式、高精度、强稳定性的测量技术提出了需求。

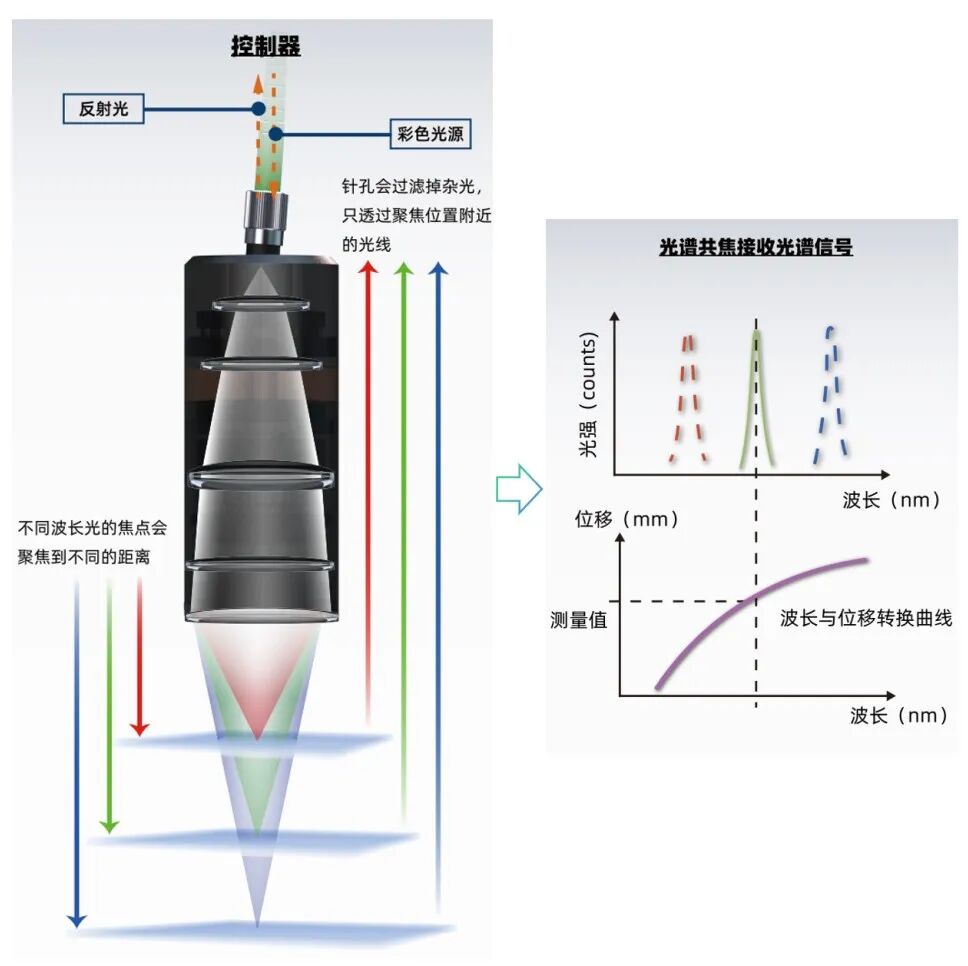

光谱共焦位移传感器的测量原理基于波长：

白色点光源通过色散共焦探头后照射到目标上，光源中不同波长成分形成纵向分布，目标上的光点通过共轴光路返回后通过小孔光阑，接入到光谱仪中。

当与目标的距离产生变化时，聚焦的光线的波长也会随之变化，在光谱仪中产生不同的光谱分布。

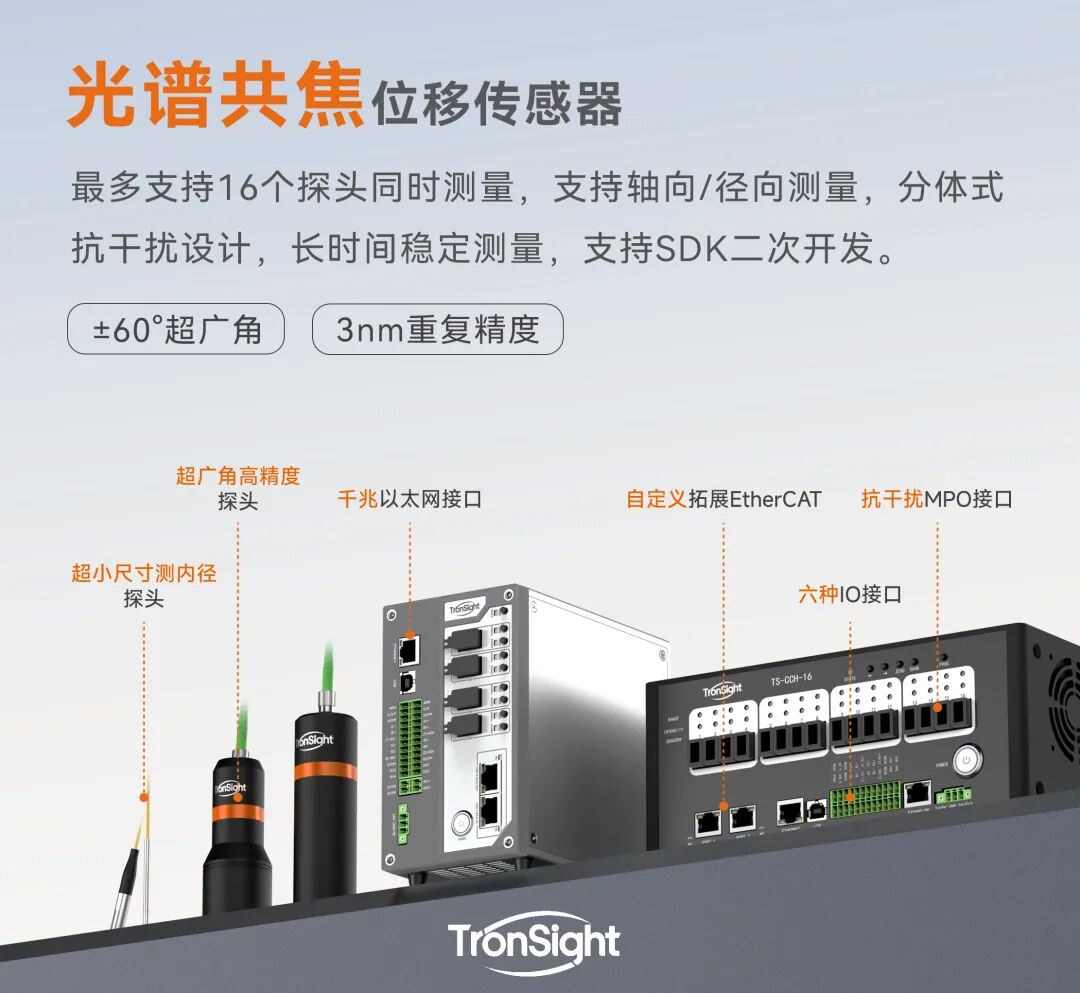

创视智能深耕精密测量领域，TS-C系列光谱共焦位移传感器凭借以下核心优势，为CMOS芯片和盖玻片高度测量提供国产化可靠方案：

01 高精度

重复精度3nm，线性精度达到±0.02% of F.S.，精准测量CMOS微凸块与盖玻片的高度。

02 宽量程覆盖

TS-C系列多款探头可选，测量范围最小±0.05mm、最大±35mm，从微小芯片凸块到较厚盖玻片组件，满足多种测量尺寸需求。

03 超高速在线采集

最高32kHz采样频率，适配自动划片机、探针台等设备的高频扫描节奏，支持16通道全同步采样。

04 超大测量角度

最大测量角度达±60°，从容应对盖玻片边缘倒角、CMOS焊盘等倾斜或陡峭表面。

05 严苛环境兼容

光纤传输抗电磁干扰，光学结构无热漂移，可兼容半导体设备腔体的高温、真空环境；同时适配晶圆、金属、光刻胶、玻璃等不同反射特性的复杂表面。

引入TS-C系列光谱共焦位移传感器后，可为CMOS芯片与盖玻片产线带来以下价值：

✔ CMOS芯片高度在线监测：以3nm重复精度实时扫描每个微凸块和金属焊盘的高度轮廓，即时检出超出工艺规范边界的异常芯片，避免虚焊、接触不良等问题影响最终装配环节。

✔ 盖玻片厚度及高度差全检：批量检测每一片盖玻片的上下表面高度差，确保贴合后的光学模组各处厚度均匀、成像景深一致，杜绝因盖玻片翘曲和局部厚度失控导致的装配失败。

✔ 全面取代离线人工抽检：从单点抽检升级为量产全检模式，测量数据实时存入数据库，有效降低由于高度或厚度问题造成的返工率和报废率。

CMOS半导体产业以及日益精细化的光学检测环节，需要更加稳健可靠的纳米级测量方案。创视智能TS-C系列光谱共焦位移传感器，以自主研发技术，实现从微凸块、透明盖玻片到各类光学薄膜的高度和厚度测量，覆盖半导体封装和光学器件组装等场景。

此外，该系列产品同样适用于手机曲面R角测量、金属工件轮廓测量、油膜厚度&液面高度测量、PCB零件高度差测量、晶圆对射测厚、结构件平面度测量等场景，广泛应用于多类精密制程。

如果您正在为CMOS芯片与盖玻片的高度测量寻找稳定可靠的解决方案，欢迎与我们联系。
