创视智能小型激光位移传感器解决光模块芯片盖板贴装测高难题

随着高速光模块向更高带宽与更小封装尺寸演进，内部器件布局持续趋于紧凑，芯片封装区域对机械公差控制提出了更严格的要求。其中，芯片区金属盖板的贴装高度控制，已成为影响封装可靠性、热管理能力与产品一致性的关键工艺环节之一。

金属盖板通常覆盖于芯片区域上方，用于实现器件防护、封装结构稳定，并根据具体封装设计承担热管理或电磁屏蔽等功能。贴装高度过低可能对内部芯片、焊线或封装结构产生机械应力；高度过高则可能影响热界面接触效果及后续装配一致性。

与此同时，自动化产线对工艺一致性要求不断提高，传统依赖人工抽检或离线检测的方式已难以满足高速量产需求。行业越来越倾向于在贴装工位直接引入在线测量能力，实现对关键尺寸参数的实时监控与过程控制。

对于金属盖板贴装而言，贴装高度是否处于工艺窗口范围内，已成为设备厂商与终端制造企业重点关注的质量指标。

在实际光模块封装产线中，盖板贴装高度的在线测量存在以下技术瓶颈：

1. 空间受限

光模块内部结构高度集成，盖板贴装工位往往位于精密贴装设备深处，可利用安装空间极为有限。常规位移传感器因尺寸过大，不易集成至贴装设备狭小工位内，同时容易受到机械结构或运动平台限制。

2. 金属高反光干扰

盖板材质多为高反射率的金属（如可伐合金、不锈钢等），表面光滑，易产生信号饱和、数据跳变现象，导致高度测量重复性差。

3. 微米级公差要求

盖板贴装高度公差通常为±0.02mm甚至更小。传统接触式测微仪虽精度达标，但存在划伤盖板或芯片的风险，且无法实现在线连续检测。

4. 高速节拍与布线约束

光模块贴装设备节拍快（通常每秒数颗），要求传感器采样速度高、响应快。同时，设备内部走线复杂，传感器需支持较长线缆连接，且信号抗干扰能力强。

针对光模块芯片区域金属盖板贴装工艺，创视智能TS-M系列小型激光位移传感器可实现贴装高度的在线实时检测，为设备工艺判定提供稳定的数据支撑。

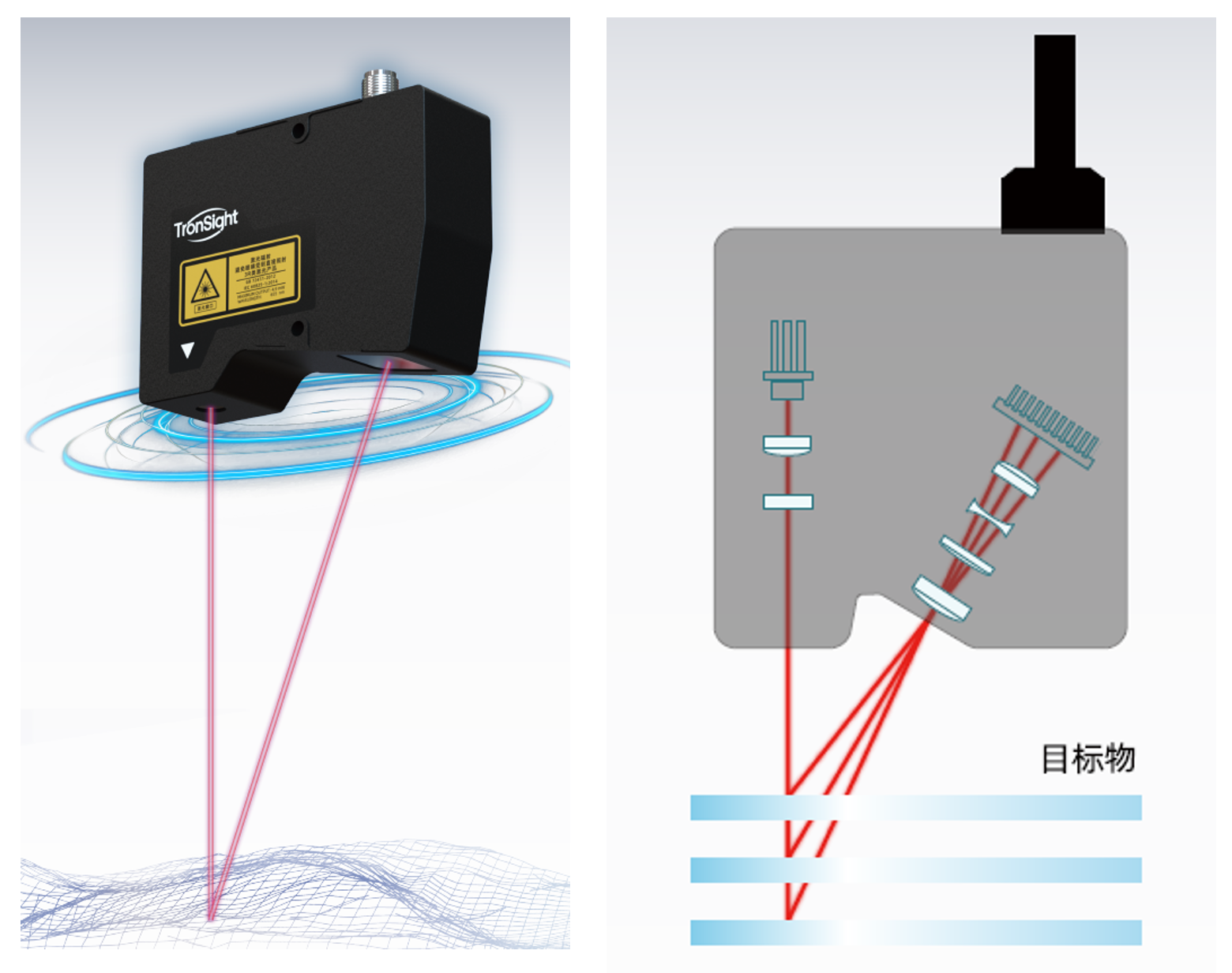

TS-M系列基于成熟的激光三角测量原理：激光束照射到盖板表面，反射光经接收镜头聚焦于感光元件。当盖板贴装高度变化时，感光元件上光斑位置随之移动，系统据此解算出微米级距离变化。

创视智能深耕精密测量领域，TS-M系列小型激光位移传感器凭借以下核心优势，为芯片封装盖板贴装测高提供国产化可靠方案：

1. 极致紧凑，轻松嵌入狭小空间

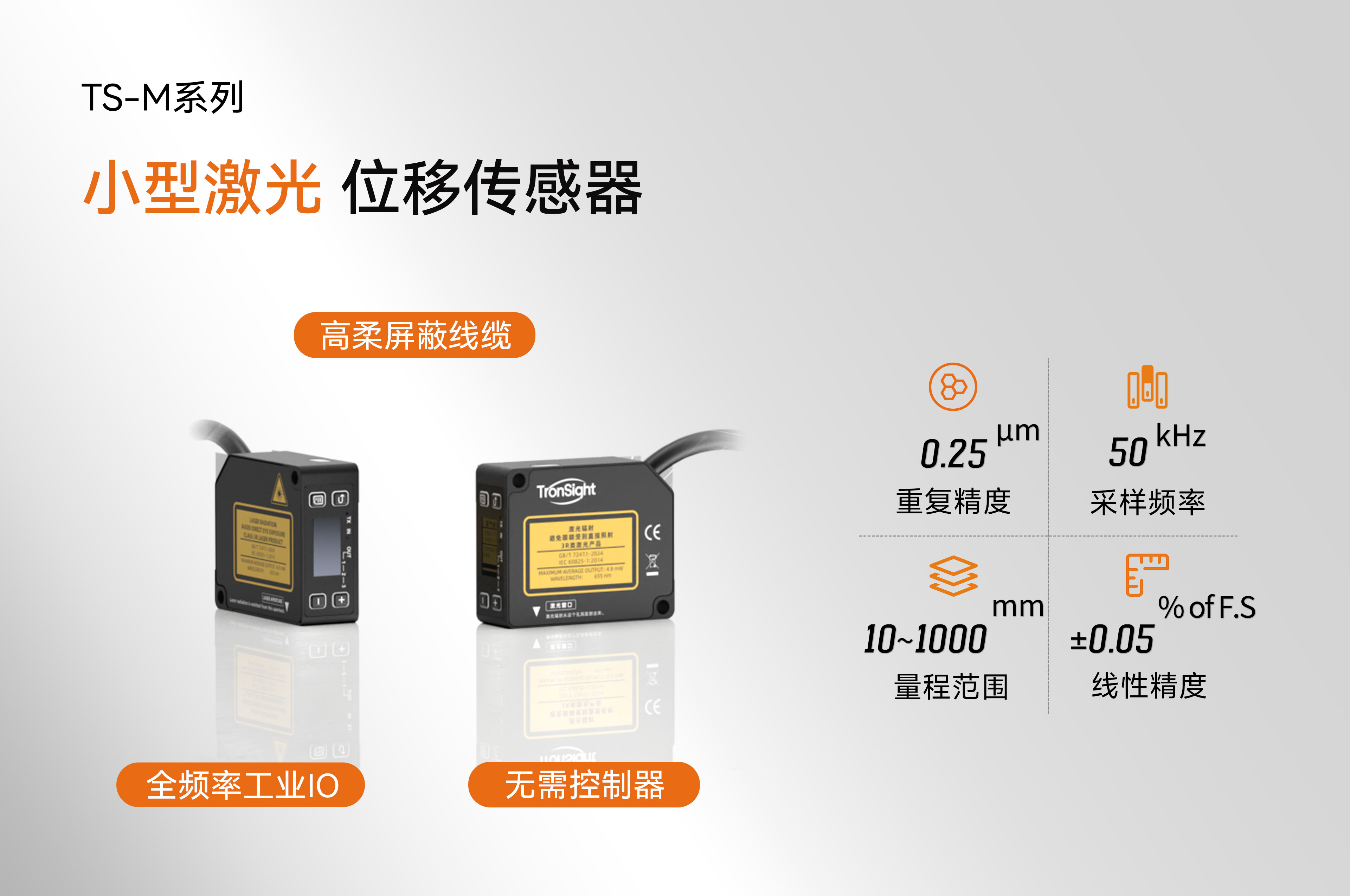

TS-M系列机身尺寸仅60×50×20.4mm，专为精密设备内部有限工位设计，可灵活部署于贴装机构周边，大幅降低集成难度。

2. 微米级精度，保障贴装一致性

重复精度可达0.25μm，线性精度达±0.05% F.S.，在±0.02mm的Lid贴装公差窗口内实现稳定判定。精准控制盖板下表面与芯片/PCB的间隙，既防止压伤金线，又确保低阻抗接地路径，保障电磁屏蔽效能。

3. 超高速采样，匹配产线节拍

采样频率最高50kHz，可适配高速光模块贴装设备的生产节拍，实现盖板贴装高度的100%在线全检，异常即时报警，不放过任何一次缺陷。

4. 正反射测量，高反光表面稳定捕捉

针对金属盖板的高反光特性，TS-M系列采用正反射测高模式，直接对盖板表面进行非接触测量。设备可根据实时高度数据判断盖板是否贴装到位，以及其高度是否落入设定工艺窗口范围内，从而实现贴装过程的在线质量控制。

对于光模块制造企业而言，金属盖板贴装高度不仅影响封装质量，更直接关系到产品一致性与长期可靠性。

通过在贴装设备中引入TS-M小型激光位移传感器，可实现盖板贴装高度的在线实时监控，减少人工抽检带来的滞后性与不确定性，降低因高度异常导致的良率风险。同时，测量数据可进一步反馈至设备控制系统，实现工艺参数优化与生产过程闭环控制。

创视智能TS-M系列小型激光位移传感器，以极致紧凑的机身、微米级重复精度、全频率工业IO及灵活的部署方式，为光模块芯片侧盖板贴装提供了一套稳定、可靠、易集成的在线测高国产化方案。

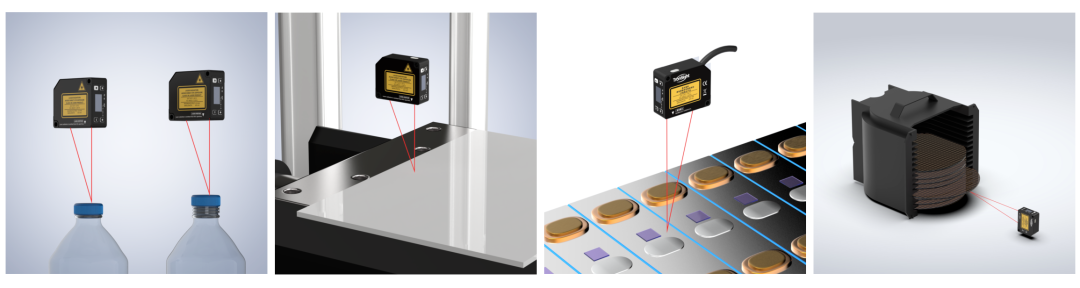

此外，该系列产品同样适用于瓶盖高度检测、 陶瓷基板厚度测量、 密封钉焊接引导、晶圆盒内位置检测、按键行程测量等场景，广泛应用于多类精密制程。

如果您正在为光模块芯片盖板贴装或位移、膜厚等精密测量场景寻找解决方案，欢迎联系我们。
