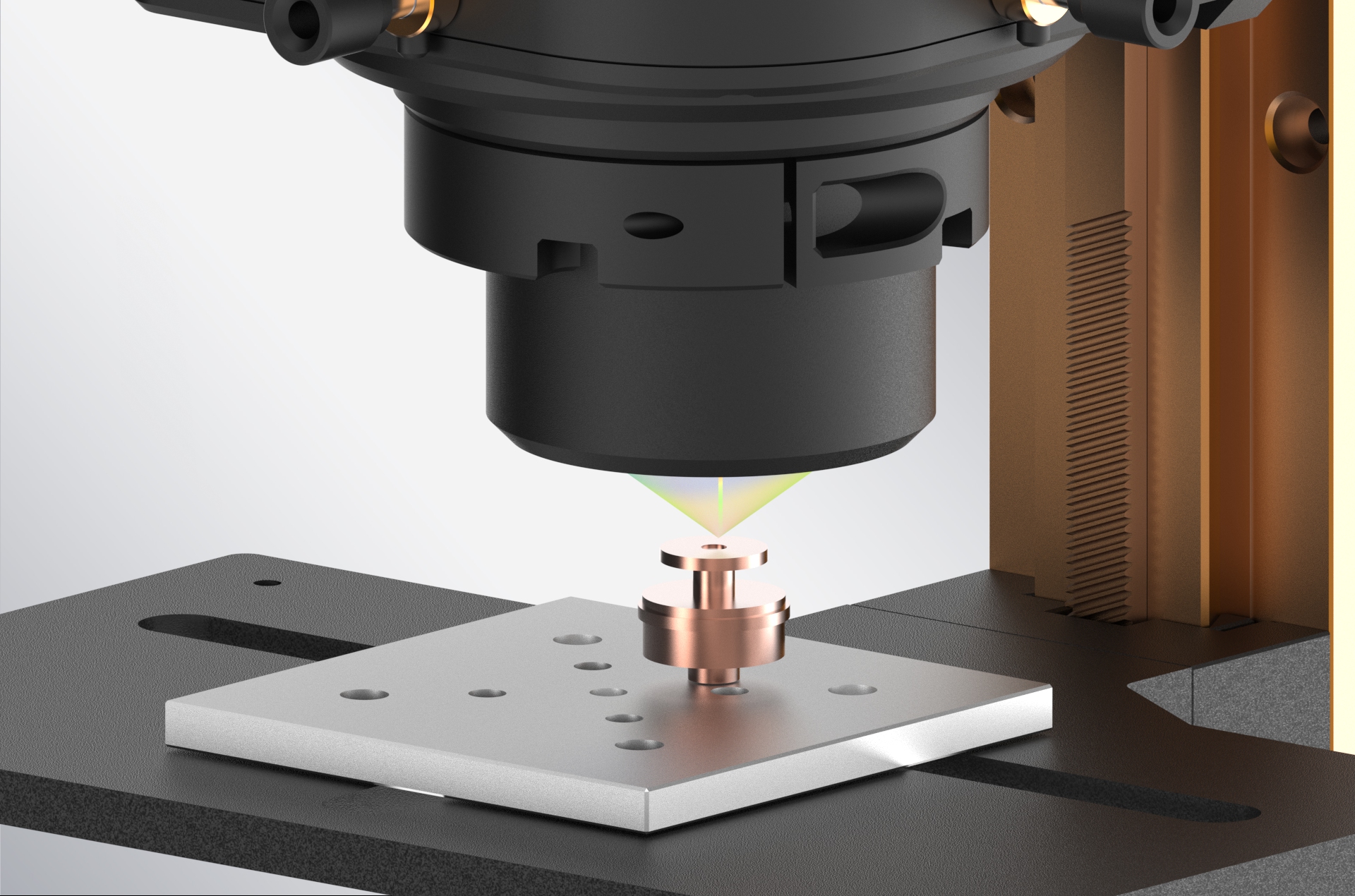

创视智能光谱共焦位移传感器测量微型金属零件粗糙度

在精密制造领域，微型金属零件的表面粗糙度直接影响产品的耐磨性、密封性、疲劳强度等关键性能指标。如何实现高效、精准、无损的粗糙度测量，是众多工业企业面临的现实挑战。

表面粗糙度是指零件在加工过程中，由于机床与刀具精度、振动、磨损等因素，在工件表面形成的具有较小间距和较小峰谷的微观几何形状误差。

表面粗糙度直接影响零件的耐磨性、配合稳定性、疲劳强度、耐腐蚀性、密封性、接触刚度及测量精度。因此，表面粗糙度检测是评定零件表面质量的一项关键技术指标。

目前工业现场常见的表面粗糙度测量方法主要分为接触式与非接触式两类。

接触式测量以触针式轮廓仪为代表，通过宝石触针在表面划过获取轮廓数据。该方法存在明显局限：触针容易划伤测量表面，针尖易磨损需频繁更换，测量效率低，且无法测量复杂曲面或软质材料表面。

非接触式测量则避免了上述问题，可实现无损、高效、在线实时测量，已成为粗糙度测量的发展方向。目前常用的非接触法主要有干涉法、散射法、散斑法、聚焦法等，其中聚焦法相对简单实用。光谱共焦位移传感器正是基于聚焦法原理实现高精度非接触测量的典型代表。

创视智能TS-C400光谱共焦位移传感器，基于光谱共焦原理：白色点光源经过同轴色散光学系统后，不同波长聚焦于不同高度位置，仅有处于被测位置的特定波长光能够返回光谱仪。系统通过解析返回波长，即可实现高精度距离测量。

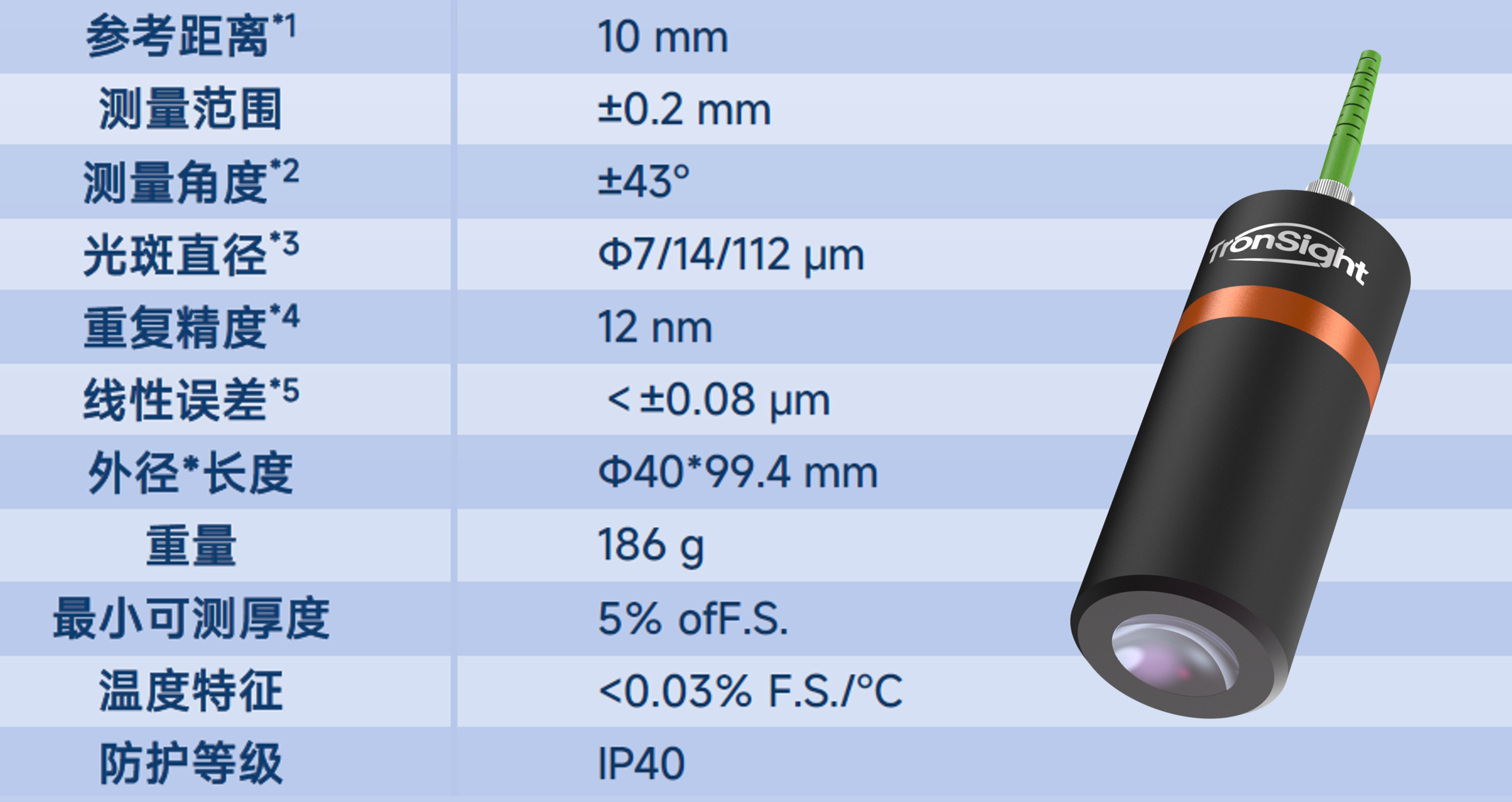

创视智能TS-C400系列具备以下关键性能指标，精准匹配微型金属零件粗糙度测量场景：

• 12nm重复精度：纳米级重复精度，满足微型零件粗糙度检测的严苛要求。

• ＜±0.08μm线性误差：亚微米级线性精度，确保全量程范围轮廓数据的真实还原。

• Φ7μm微小光斑：精准定位微型特征，避免相邻结构对测量区域的干扰。

• ±43°测量角度：从容应对复杂曲面、深孔侧壁等倾斜表面的粗糙度检测。

• ±0.2mm测量范围：覆盖微观轮廓的峰谷变化范围，适配常见粗糙度等级。

创视智能光谱共焦位移传感器粗糙度测量方案为工业企业带来的核心价值：

✅ 非接触无损测量：避免划伤工件表面，对软质金属、精密加工表面尤为适用。

✅ 更快的检测节拍：搭配创视智能自主研发的测控软件，系统可自动完成轮廓扫描、高斯滤波处理及粗糙度参数评价，一秒计算出Ra值，大幅提升测量效率。

✅ 更低的废品损失：在线实时检测能力可及时发现加工异常，避免批量不良品的产生。

✅ 更广的应用范围：非接触、微光斑特性使其可测量传统方法难以检测的软金属、微型结构及曲面零件。可稳定测量金属、陶瓷、玻璃等多种材质表面，无需更换传感器或调整配置。

在金属加工与精密制造领域，创视智能光谱共焦位移传感器可广泛应用于机械加工零件表面粗糙度检测、半导体设备金属零部件的表面质量控制、精密模具与光学元件的表面粗糙度评估、产线在线粗糙度实时监测等。

如需获取更多产品信息或技术支持，欢迎与我们联系。
