创视智能激光三角位移传感器在线测量柔性电路板厚度

在PCB制造与电子组装过程中，厚度是衡量板材质量的核心指标之一。FPC柔性电路板（Flex PCB）因其轻薄、可弯折的特性被广泛应用于智能手机、可穿戴设备、汽车电子、医疗器械等领域，其厚度一致性直接影响后续贴装、压接及成品可靠性。

FPC（Flexible Printed Circuit，柔性印刷电路板）通常由聚酰亚胺（PI）基材、铜箔、覆盖膜及胶层等多层结构组成，具有良好的柔韧性和空间适应能力。

单层FPC软板厚度一般为0.10±0.05mm，双层FPC软板厚度为0.15±0.05mm，厚度公差要求通常控制在±0.03mm以内。

与刚性PCB相比，软板具有以下测量难点：

1、材质柔软易变形

接触式测量会因测头压力导致板材弹性形变，引入测量误差。

2、表面特性差异明显

铜箔层具有高反光特性，而覆盖膜为哑光或半透明材质，传统光学传感器易因表面反射率差异产生信号波动。

3、厚度公差严苛

高端软板的总厚度公差通常要求在±10%以内，部分精密应用甚至达到±5%，需微米级测量精度

4、要求高速、连续在线检测

在高速生产过程中，人工抽检难以及时发现厚度异常，而离线检测也难以反馈实时工艺变化。因此，PCB制造设备需要集成高速、稳定的在线厚度测量方案，实现生产过程闭环控制。

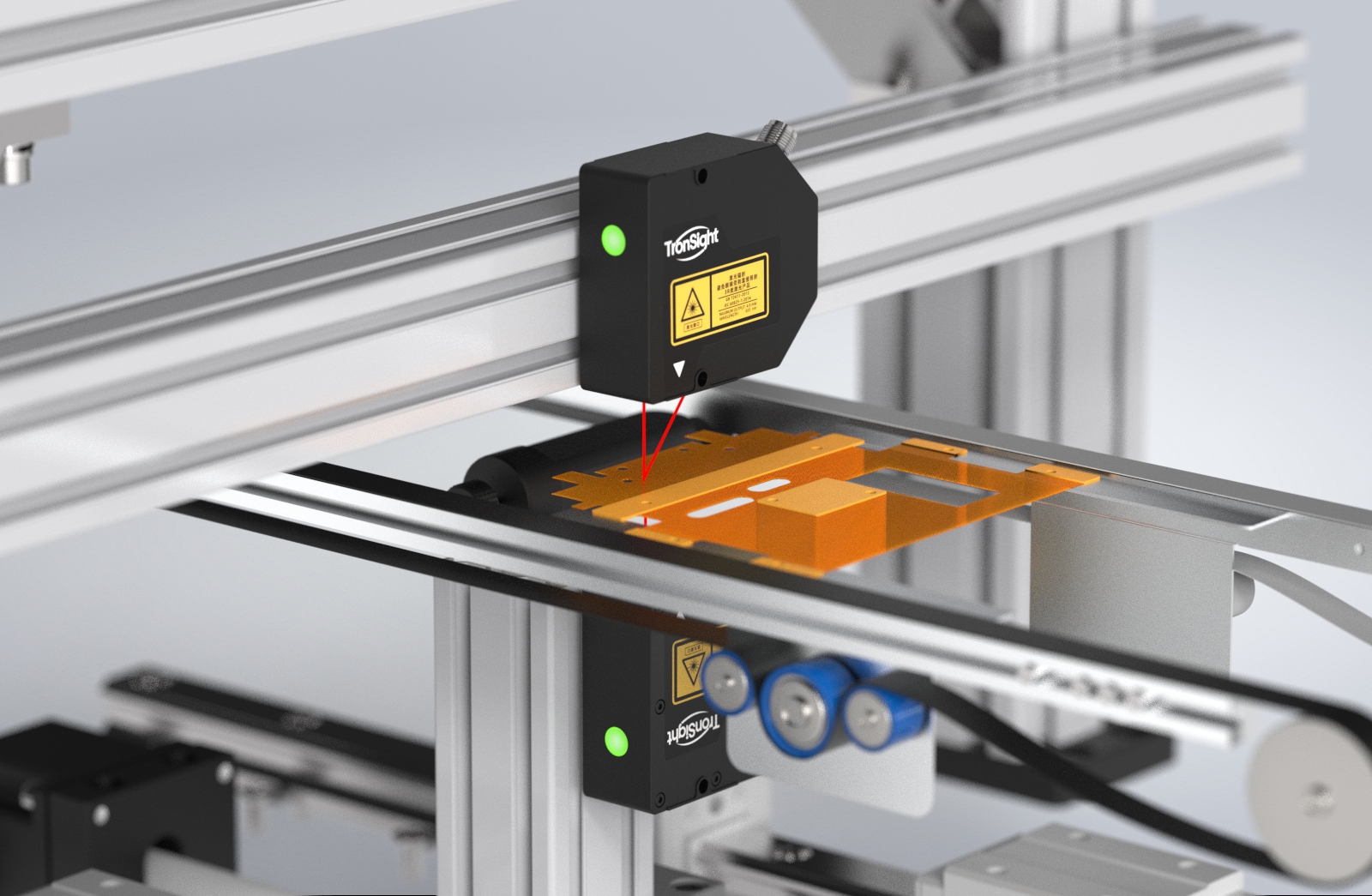

针对柔性电路板厚度测量，创视智能推荐采用双探头对射测量方案：

在FPC软板输送路径的上下两侧，各安装一台创视智能TS-P30激光三角位移传感器。上探头测量传感器到软板上表面的距离，下探头测量传感器到软板下表面的距离。通过标定两探头之间的基准间距，实时计算厚度值。

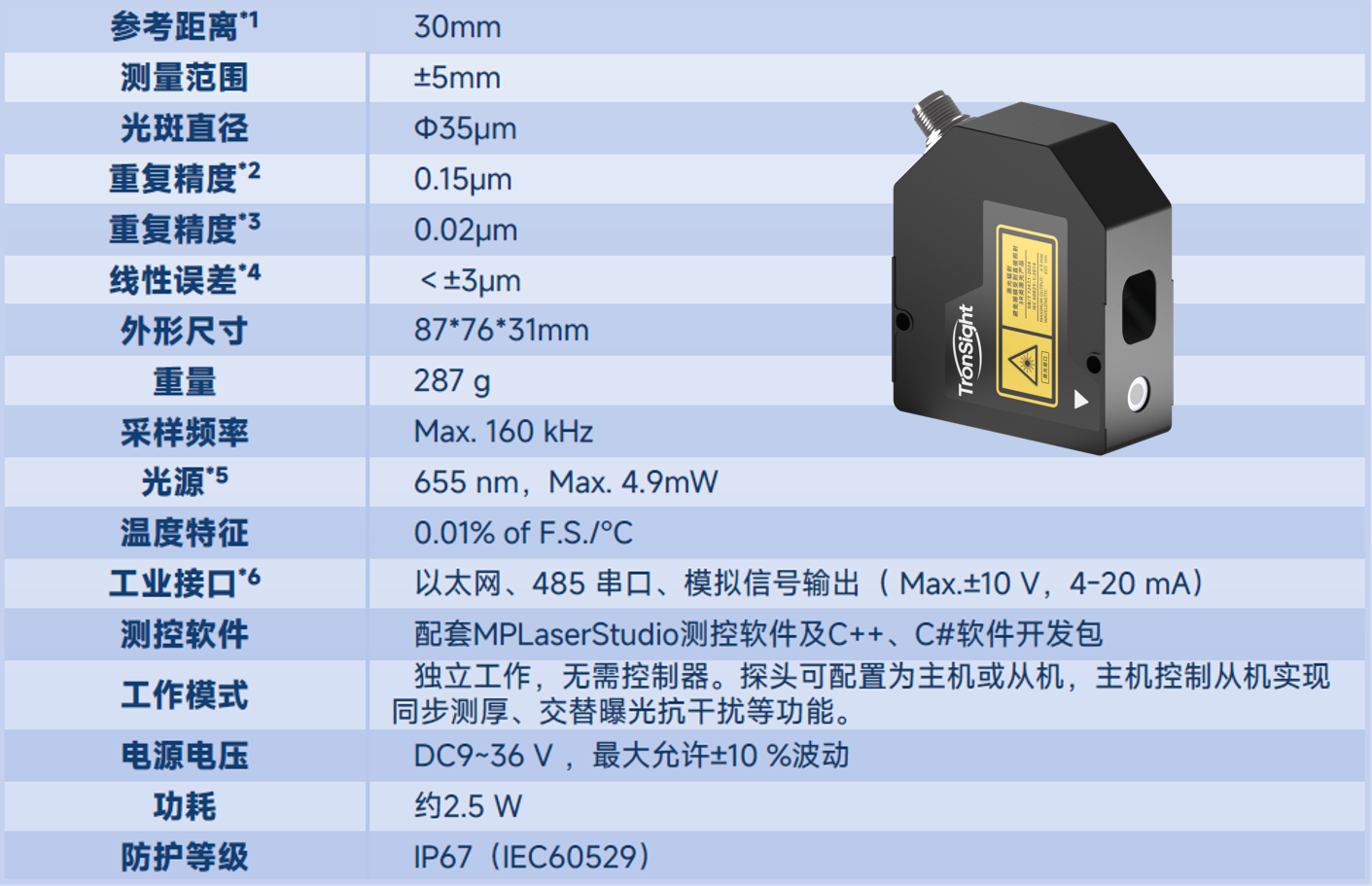

创视智能TS-P30激光三角位移传感器具备以下关键性能指标，精准匹配柔性电路板厚度测量场景：

1、微米级精度

TS-P30的重复精度达到0.15μm，相较FPC柔性电路板±0.03mm的公差要求，精度余量超过200倍。即使在严苛的统计过程控制要求下，测量系统也能提供稳定、可信的数据支撑。

2、160kHz超高速采样

在FPC柔性电路板高速裁切、贴合工序中，传感器可在毫秒级完成单点厚度判定，不拖慢产线节奏，真正实现边生产边检测。

3、Φ35μm光斑，精准定位测量点

FPC柔性电路板表面布满精细线路、焊盘和过孔，普通传感器光斑过大（数百微米级）会"平均化"局部高度信息，导致测量失真。

TS-P30的35μm微光斑可精准聚焦在目标测量区域，无论是基板空白区还是线路间隙，都能获得真实厚度数据。

4、IP67防护，工业现场无忧

TS-P30的IP67防护等级可有效抵御污染物侵入；0.01%F.S./°C的温度特性确保在车间温度波动环境下，测量结果依然稳定可靠。

5、多接口输出

支持以太网、RS485和模拟量三种输出方式，可直接接入PLC、工控机或MES系统。配合配套测控软件及C++/C# 软件开发包，用户可快速搭建定制化测厚系统，缩短项目交付周期。

创视智能激光三角位移传感器柔性电路板厚度测量方案为工业企业带来的核心价值：

✅ 非接触无损检测：激光三角法无需接触工件，彻底避免FPC软板表面损伤。

✅ 高速在线检测：160kHz采样频率配合对射式安装，可在软板连续输送过程中实时采数，满足产线全检需求。

✅ 全幅面覆盖：配合运动平台扫描，可获取整板厚度分布图，识别局部厚薄不均区域。

✅ 系统集成便捷：丰富的通讯接口与IP67防护等级，简化与自动化产线的对接。

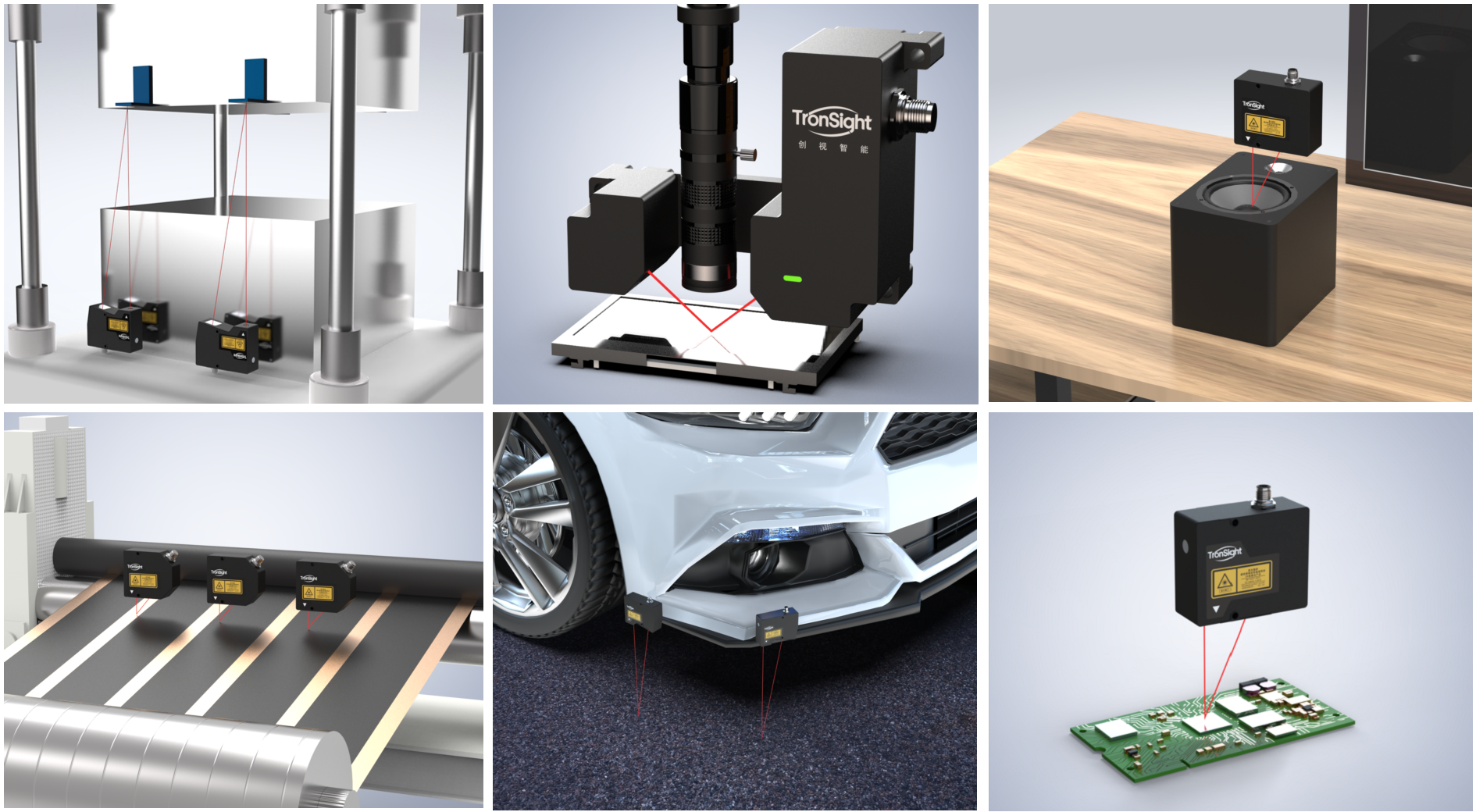

除FPC柔性电路板厚度检测外，创视智能TS-P系列激光三角位移传感器还广泛应用于多个精密制造场景：

◇ 运动平台位置测量：为精密运动系统提供高响应、高重复性的位移反馈，保障定位精度。

◇ 同轴高度对焦测量：为光学检测系统提供精确高度基准，实现自动对焦。

◇ 高频振动测量：非接触式捕捉微小高频振动位移变化，适用于轴承、电机等旋转部件状态监测。

◇ 辊压极片在线厚度测量：在锂电池生产线上，动态监测辊压后的极片厚度一致性，保障电芯性能。

◇ 道路平整度测量：搭载于检测车上，快速采集路面平整度数据。

◇ PCB零件高度及板厚测量：精准检测电子元件高度与基板厚度，提升装配质量与可靠性。

如需获取创视智能全系列产品的完整规格、选型手册及集成技术参考，欢迎与我们联系。
