当摩尔定律逐渐逼近物理极限,先进封装已成为延续芯片性能提升的关键路径。2.5D/3D堆叠、Chiplet异构集成等技术,将多个芯片在三维空间内高密度互联,性能成倍提升。
然而,制造难度也随之指数级增长——微凸点的高度一致性、TSV硅通孔的深度精度、晶圆减薄后的厚度均匀性、键合层的厚度控制……每一个环节都在挑战当前测量技术的极限。
先进封装简析
先进封装不再只是芯片的保护壳,而是承担起重布线、多芯片互连、垂直堆叠等系统级功能。核心工艺包括:
2.5D封装:芯片通过微凸点连接在硅中介层上,实现高速互联。
3D封装:芯片垂直堆叠,由直径仅数微米的硅通孔(TSV)实现层间电连接。
Chiplet与晶圆级封装:不同功能的小芯片通过晶圆键合和重布线层(RDL)集成。
这些工艺对制造精度要求极为苛刻:微凸点共面性需控制在±1μm以内,TSV深度须精确至纳米级,晶圆减薄至50μm以下仍需保持厚度均匀。没有高精度非接触测量,高良率便无从谈起。
创视智能提供“微观之眼”
当传统接触式测量无法应对焊点柔软、表面精密、速度要求高的场景时,高精度非接触式的光电传感器便成为不可或缺的测量工具。
创视智能深耕光电精密测量技术,拥有高精度膜厚测量、高精度位移测量、高精度对焦控制、多通道干涉测距/测厚等多个系列产品线,将纳米级分辨率和微秒级响应带入先进封装的每一个关键环节。
精密测量贯穿先进封装全流程
创视智能TS-C系列光谱共焦位移传感器,为锂电池隔膜厚度测量提供了完整的解决方案
1. 晶圆来料、减薄:平面度、厚度测量
晶圆在进入封装流程前,其平面度、厚度和翘曲直接决定后续键合质量。

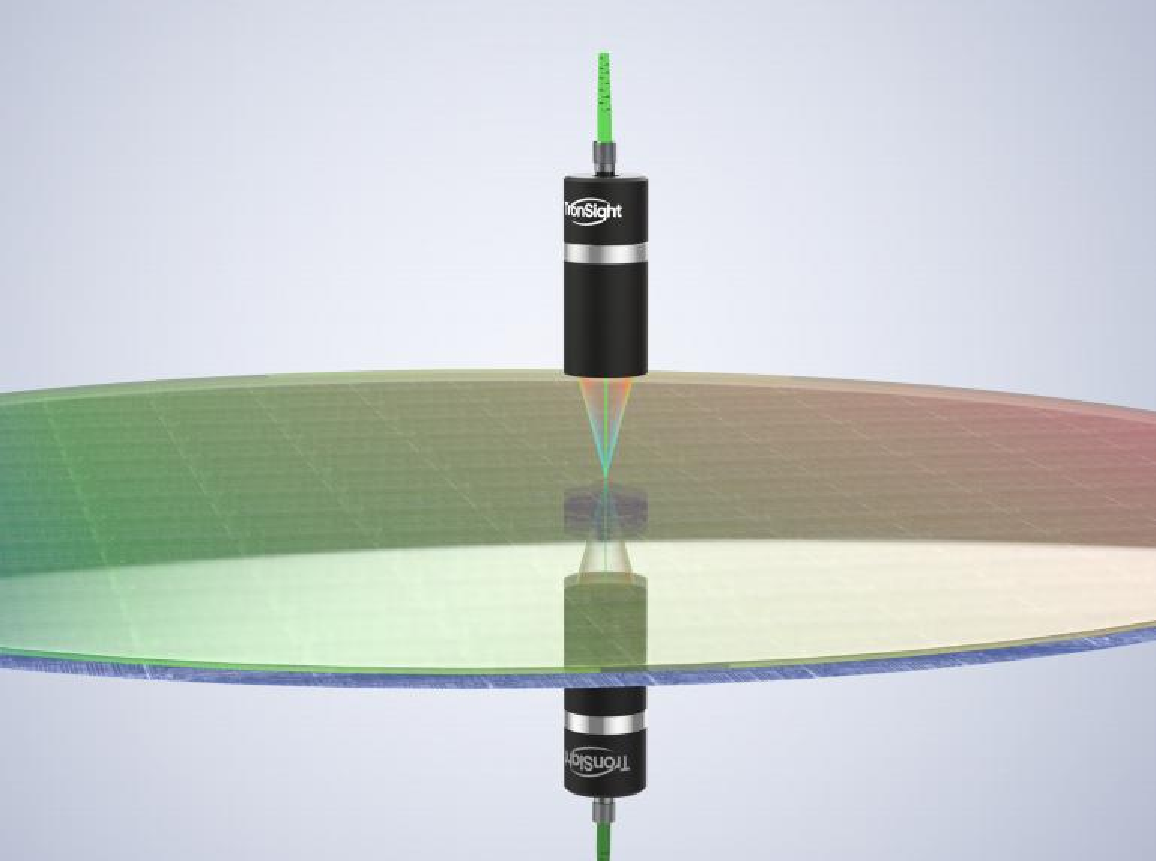

晶圆平面度及厚度测量:创视智能光谱共焦位移传感器可对晶圆表面进行多点扫描,为后续工艺提供精准的厚度与平面度依据;红外干涉传感器通过栅格扫描整片晶圆并配合软件生成厚度热力分布图,直观呈现减薄或抛光后的厚度均匀性,为工艺良率判定提供直观的数据支撑。
高度对焦:在明暗场缺陷检测中,创视智能激光三角位移传感器凭借其超快采样速率和全频率工业I/O,完成检测设备Z轴的快速自动对焦,大幅提升晶圆缺陷检测节拍。

2. 涂胶显影与光刻:膜厚与形貌决定RDL成败
重布线层(RDL)制造中,光刻胶涂布均匀性和曝光前晶圆形貌控制至关重要,光刻胶厚度直接决定曝光焦面与线宽精度。
光刻胶匀胶厚度测量:创视智能高精度干涉测厚系列传感器能够无损、快速地测量光刻胶及多层薄膜厚度,测量精度达到纳米级,确保曝光前膜厚一致性。
光刻前高度形貌预扫描:光谱共焦位移传感器可对晶圆表面进行高密度形貌扫描,为光刻机提供前馈数据,优化聚焦。

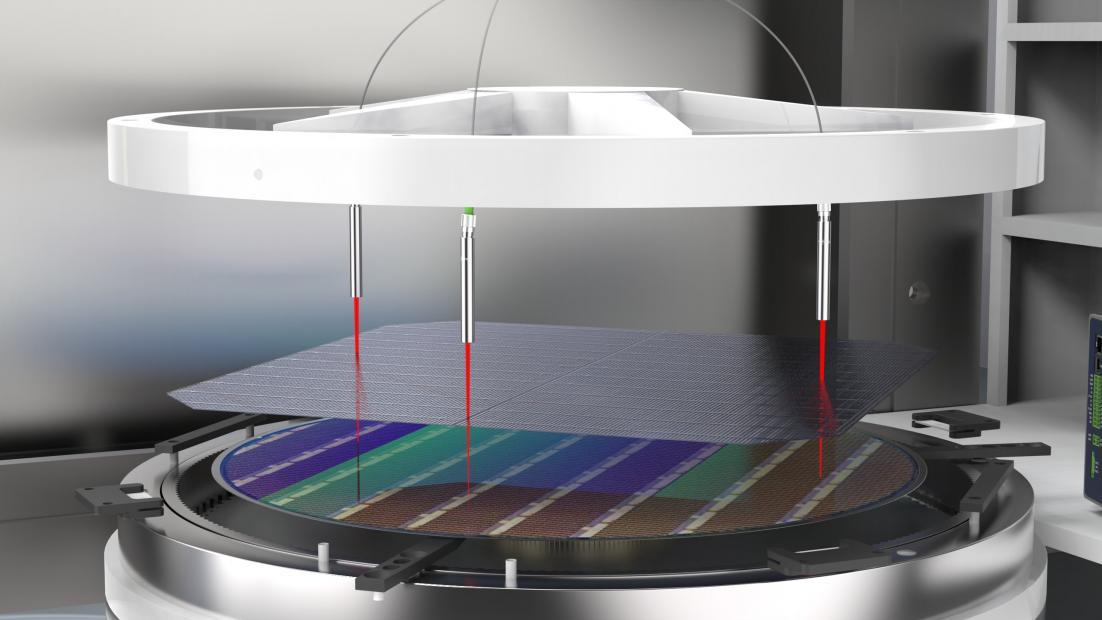

ZTT晶圆调平系统:采用三探头光谱共焦传感器,实时检测晶圆高度并计算平面度,反馈给调平机构,确保光刻或键合前晶圆处于理想水平状态,提升全盘分辨率。
3. TSV孔与微凸点:深孔形貌与凸点高度精准获取
TSV与微凸点是三维互联的核心结构,TSV盲孔直径为10~50um,深宽比可达10:1以上,孔深与形貌的精准控制,直接决定垂直互连的导通可靠性。

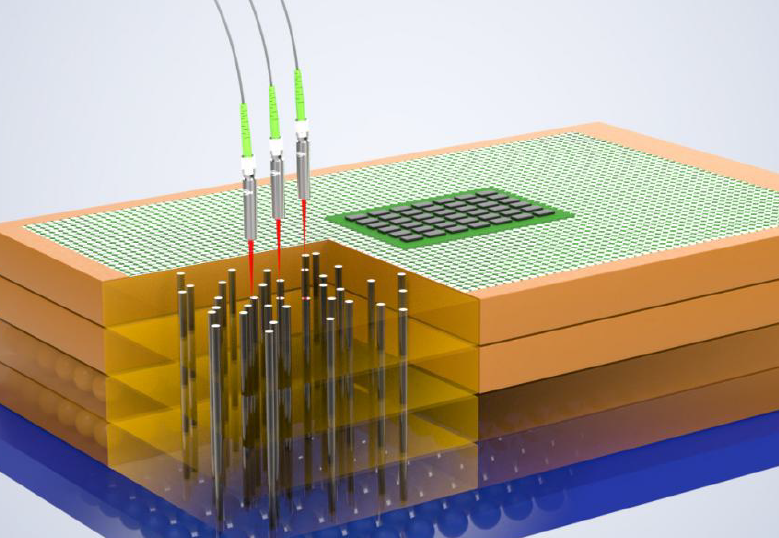

TSV盲孔形貌测量:创视智能红外干涉传感器可穿透硅或玻璃材料,对TSV盲孔进行孔深和底部形貌的非破坏性测量,为刻蚀和填充工艺提供质量反馈,测量精度达到纳米级。

4. 晶圆键合:空气间隙与层厚监控确保无缝贴合
键合工艺是先进封装中实现芯片垂直互连的关键步骤,要求两片晶圆在纳米级精度下完美贴合,任何平行度偏差或层厚不均都会导致空洞、应力集中甚至器件失效。
键合平行度测量:使用创视智能红外干涉传感器,通过精确测量两片晶圆之间空气间隙的厚度变化,实时反馈至调平机构,辅助完成高精度晶圆调平,确保键合前上下晶圆达到亚微米级平行度,从源头避免键合缺陷。
键合层厚度测量:创视智能红外干涉传感器可对临时键合胶层或永久键合界面层进行非接触式厚度监控,亚微米级测量精度确保胶层涂布均匀、键合压力一致,为工艺参数优化提供数据支撑,显著提升键合良率。

5. 芯片贴装与后道装配:高度测量贯穿封装最后一步
芯片贴装与模块装配同样离不开微米级高度检测。
芯片贴装高度检测:创视智能光谱共焦位移传感器测量精度达到亚微米级,可⽤于芯⽚贴装设备中的⾼度测量⼯序,帮助3C电⼦产品变得更轻薄。
屏蔽盖贴装测高:创视智能激光三角位移传感器可在线检测光模块芯片侧屏蔽盖的贴装高度,体现其超快响应能力。
硅光芯片耦合辅助测高:光谱共焦位移传感器用于自动耦合台中硅光芯片与光纤的相对高度测量,为精密光对准提供基准。
国产精密测量:为先进封装良率护航
从晶圆减薄到芯片键合,从TSV孔到微凸点,创视智能的光谱共焦、激光三角、分光干涉、反射膜厚仪四类传感器,以纳米级精度和全流程覆盖能力,为先进封装提供了从研发到量产的可靠测量保障。
当半导体制造追求极致的微观之精,国产高精度测量传感器正成为良率攀升的坚实基石。
